MSF8000分体式电磁流量计-Bebur巴倍尔品牌

产品概述

Bebur巴倍尔公司MSF8000分体式电磁流量计由传感器和转换器两部分构成，用来测量电导≥2.5uS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表，广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

仪表特点

◆测量不受流体密度、粘度、温度、压力、和电导率变化的影响。

◆管道型电磁流量计测量管内无阻流部件。无压损，直管段要求较低。对浆液测量有独特的适应性。

◆合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。

◆全数字量处理，抗千扰能力强，测量可靠、精度高，流量测量范围宽。

◆超低EMI电源，适用电源电压变化范围大，抗EMI性能好。

◆采用ARM Cortex -M3 32位处理器和24位ADC 数据采集系统，运算速度快，精度高，低频矩形波励磁，且励磁频率可编程设置，提高了流量测量的稳定性，功耗低。

◆采用SMD 器件和表面贴装(SMT)技术，电路可靠性高。

◆在现场可根据用户实际需要在线修改量程。

◆高清晰度背光LED显示，中、英文菜单，适用方便操作简单，易学易懂。

◆具有RS485、RS232、HART和MODBUS等数字通讯信号输出（选配）。

◆具有自检与自诊断功能。

◆小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制（选配）。

◆内部具有三个计算器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录16次掉电时间（选配）。

◆红外手持作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）。

工作原理

根据法拉第电磁感应定律，该定律指出，在磁场中移动的导体将会产生感应电压。液体可看作导体；磁场由流管外的通电线圈产生。感应电压幅度直接与导体的运动速度和导体类型、管道直径以及磁场强度成正比，其

值为：E=B·V·D·K

E-感应电势；

B-磁感应强度；

V-导电流体的运动速度；

D-电极间距；（测量管内直径）

K-与磁场分布及轴向长度有关的系数（仪表系数）

其中：B、D和K可以是固定值，也可以进行校准，从而等

式简化为：E∝V。

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和积累流量。转换器有4-20mA输出，报警输出及频率输出，并设有RS485等通讯接口，支持HART和MODBUS协议。

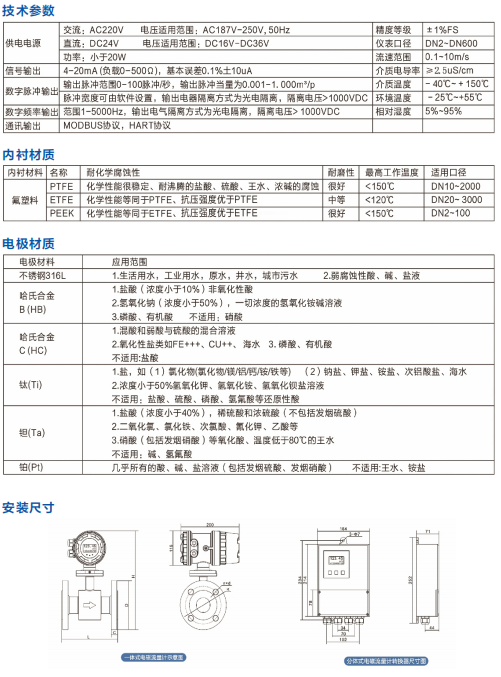

MSF8000分体式电磁流量计相关参数

MSF8000分体式电磁流量计
