Bebur巴倍尔液体颗粒计数器在液冷不锈钢波纹管清洁度检测中的应用

一：摘要

不锈钢波纹管是由不锈钢板材或管材经液压或机械成型制成的，具有一个或多个波纹的弹性元件，是当前AI算力数据中心液冷系统的核心部件，主要应用于服务器液冷系统中，传输去离子水、乙二醇水溶液或氟化液等冷却介质。

不锈钢波纹管的清洁度对数据中心液冷系统的长期可靠运行至关重要，管路中残留的微小颗粒一旦随冷却液进入液冷系统，便可能引发堵塞、流量不足、局部热斑甚至算力节点宕机。本文依据T/CAEE 098-2026《数据中心液冷系统用管路及组件通用技术要求》，结合Bebur巴倍尔液体颗粒计数器产品技术特点，系统介绍液冷不锈钢波纹管清洁度检测的原理、方法、设备选型及应用实践。

二：液冷不锈钢波纹管清洁度要求

根据T/CAEE 098-2026《数据中心液冷系统用管路及组件通用技术要求》，不锈钢波纹管出厂产品清洁度等级应不低于ISO 4406 16/14/11级（或双方协议等级）。

ISO 4406是国际标准化组织制定的液压传动流体固体颗粒污染等级标准，它通过一套标准化的代码，将复杂的颗粒计数数据转化为简洁的等级，以便于沟通和比较。ISO 4406代码由三个用斜杠分隔的数字组成（例如16/14/11），每个数字代表每毫升液体中等于或大于特定尺寸的颗粒数量。

第一个数字：代表≥4μm(c)的颗粒数量等级。

第二个数字：代表≥6μm(c)的颗粒数量等级。

第三个数字：代表≥14μm(c)的颗粒数量等级。

示例：代码16/14/11，其中第一个等级数值16表示每毫升油液中≥4μm(c)的颗粒数大于320，小于等于640；第二个等级数值14表示每毫升油液中≥6um(c)的颗粒数大80，小于等于160；第三个等级数值11表示每毫升油液中≥14um(c)的颗粒数大于10，小于等于20。

三：液冷不锈钢波纹管清洁度检测方法

T/CAEE 098-2026在附录A中规定了管路组件清洁度检测方法及等级判定，明确要求利用自动颗粒计数器进行检测，以ISO 4406标准作为等级判定依据。这意味着，液体颗粒计数器是落实该标准清洁度检测的必备核心设备。

3.1检测原理

T/CAEE 098-2026规定的清洁度检测方法，核心原理是通过特定流量的洁净溶剂冲洗管路内部，收集冲洗液中的颗粒物，利用自动颗粒计数器测定颗粒数量，对照ISO 4406标准判定等级。

3.2试剂与设备

清洗溶剂：异丙醇或指定兼容溶剂，洁净度应优于被测等级2级。

核心检测设备：自动颗粒计数器（精度≥1μm）；滤膜装置；超声波清洗机。

3.3检测步骤

步骤一：预处理。去除波纹管端口封堵，在外环境洁净室（不低于ISO Class 8）中操作，避免外部环境颗粒污染干扰检测结果。

步骤二：冲洗。以20 L/min的流量冲洗波纹管内部，持续时间不少于3 min，收集后段冲洗液100 mL作为检测样品。后段冲洗液更能反映管路内部真实残留颗粒水平。

步骤三：检测。使用液体颗粒计数器对样品进行检测，记录≥4μm(c)、≥6μm(c)、≥14μm(c)三个粒径范围的颗粒数。

3.4计算与判定

按ISO 4406公式计算污染度等级代码。将测得的三个尺寸范围的颗粒数分别对照ISO 4406规定的污染度等级代码表，得到对应的三个代码。若实测得到的三个代码值均不高于标准或协议中规定的相应代码值（如16/14/11），则判定该液冷不锈钢波纹管的清洁度等级合格。

四、Bebur巴倍尔液体颗粒计数器产品及应用

4.1产品系列概览

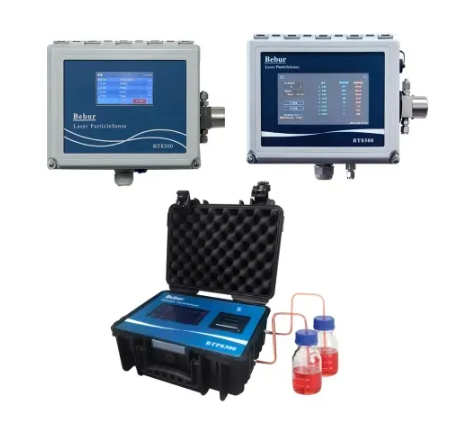

Bebur巴倍尔提供覆盖在线式（BT8200/BT8500）和便携式（BTP8300）两种形态的液体颗粒计数器产品线，可满足液冷不锈钢波纹管在不同检测场景下的需求。

BT8200液体颗粒计数器采用光阻法原理，可连续24小时在线监测液体中颗粒物的大小、数量及变化。仪器配备8个粒径检测通道，用户可自行设置，量程范围2-400微米或2-750微米。

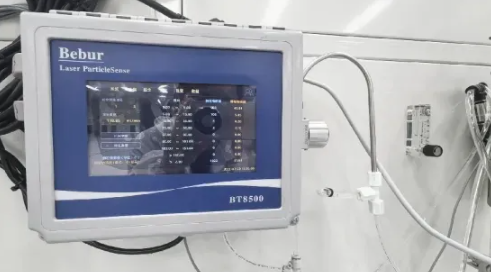

BT8500在线液体颗粒计数器同样采用光阻法原理，标准配置8个粒径检测通道（可选16/24/32通道），量程范围覆盖1-200微米、2-400微米、2-750微米。

BTP8300便携式液体颗粒计数器采用光遮蔽原理检测不可见颗粒，具有检测速度快、抗干扰性强、精度高、重复性好的特点，适用于现场抽检和验收检测场景。

4.2设备选型建议

针对液冷不锈钢波纹管的清洁度检测，可根据不同场景选择适配的设备型号：

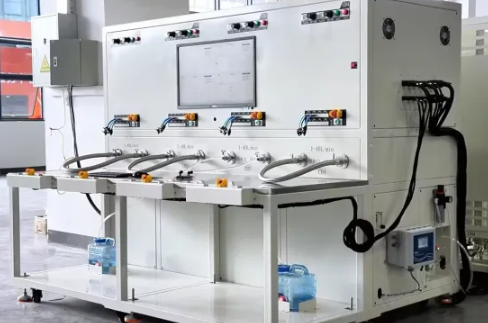

产线出厂检测场景：推荐使用BT8200或BT8500在线液体颗粒计数器。这两款设备支持连续运行，外置式传感器便于清洗维护，可集成至波纹管冲洗检测线中，实现批量、快速、自动化的清洁度检测。

现场验收抽检场景：推荐使用BTP8300便携式液体颗粒计数器。其便携设计便于在不同检测工位间移动，适用于波纹管到货验收、系统安装前管路抽检等现场场景。

高精度检测场景：当需要更细粒径分辨或更高通道数时，BT8500的1μm粒径检测下限和可选32通道配置可提供更详细的颗粒粒径分布数据，满足对清洁度有更严格要求的检测需求。

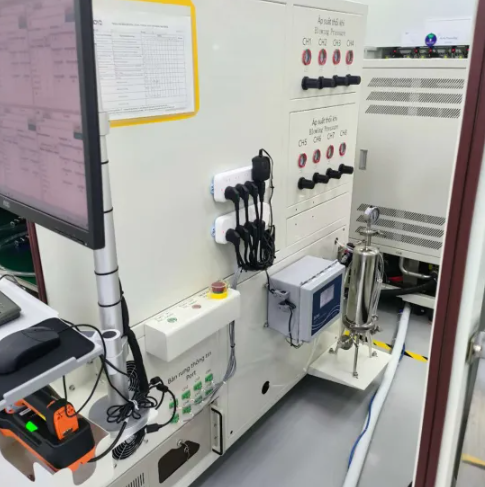

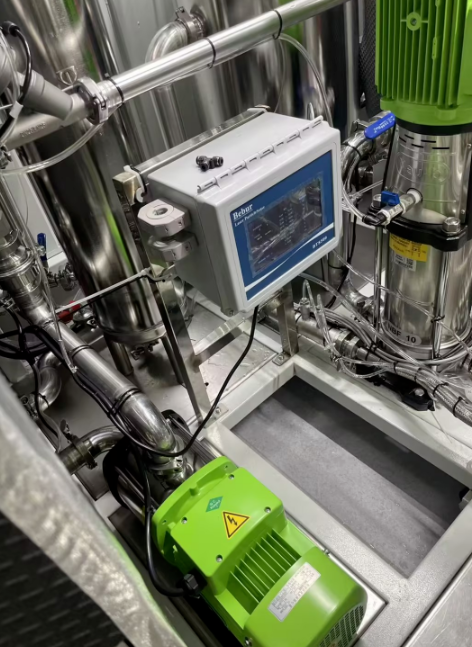

4.3应用实践

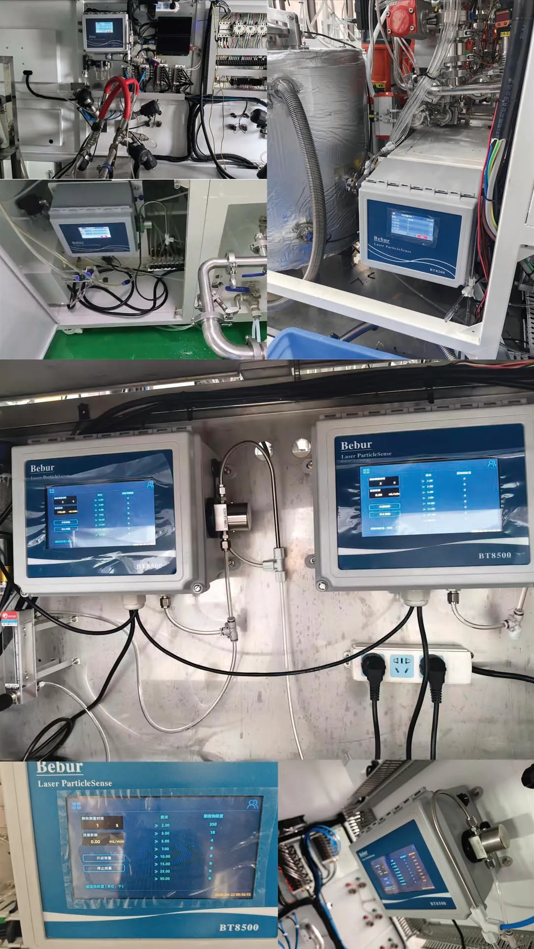

Bebur巴倍尔液体颗粒计数器已在多家液冷组件制造企业的产线中得到应用，如宝德Boyd、奇宏AVC等。设备采用光阻法原理，可同时监测8个通道的颗粒尺寸和对应数量，实时采集清洗液中的颗粒数据（尺寸分布及浓度变化），帮助生产企业精准判定清洗终点，实现“精准清洗”。

五、常见问题解答（FAQ）

问：ISO 4406 16/14/11级具体对应多少颗粒数？

答：：ISO 4406 16/14/11级，其中第一个等级数值16表示每毫升油液中≥4μm(c)的颗粒数大于320，小于等于640；第二个等级数值14表示每毫升油液中≥6um(c)的颗粒数大80，小于等于160；第三个等级数值11表示每毫升油液中≥14um(c)的颗粒数大于10，小于等于20。

问：BT8200、BT8500和BTP8300在波纹管清洁度检测中如何选择？

答：如果检测场景是产线集成、需要连续在线监测，选择BT8200或BT8500；如果检测场景是现场验收抽检，选择BTP8300。

问：Bebur 巴倍尔液体颗粒计数器是否可以直接输出ISO 4406等级？

答：Bebur 巴倍尔BTP8300便携式液体颗粒计数器置ISO 4406标准算法，可以直接输出ISO 4406等级，无需人工查表换算，直接用于T/CAEE 098-2026合格判定。

问：除不锈钢波纹管之外Bebur 巴倍尔液体颗粒计数器，还可以拓展哪些液冷零部件？

答：Bebur巴倍尔液体颗粒计数器还可以用于液冷软管、分集水器、快速接头、液冷板、CDU等液冷零部件的洁净度检测，已在宝德Boyd、奇宏AVC等头部大厂得到应用。

六、总结

液冷不锈钢波纹管作为AI算力数据中心液冷系统的核心传输部件，其清洁度直接关系到液冷系统的安全运行。T/CAEE 098-2026标准明确要求波纹管出厂清洁度不低于ISO 4406 16/14/11级，为管路制造企业提供了清晰的质控依据。

Bebur巴倍尔液体颗粒计数器系列产品以光阻法为技术基础，覆盖1-750μm粒径检测范围，满足ISO 4406对粒径的检测要求。无论是产线批量检测、现场验收抽检，还是清洗过程的在线实时监控，Bebur巴倍尔均能提供匹配的检测方案，帮助液冷管路制造企业建立从零部件加工到出厂检验的清洁度量化管控体系，为数据中心液冷系统的长期可靠运行筑牢第一道质量防线。
