数据中心液冷管路颗粒清洁度检测解决方案

摘要：Bebur巴倍尔数据中心液冷管路颗粒清洁度检测解决方案以液体颗粒计数器为核心检测设备，实现数据中心液冷管路从零部件加工、清洗验收、系统安装到日常运维的全生命周期颗粒物量化管控，满足ISO 4406、NAS 1638及国内液冷行业相关标准，为数据中心AI算力液冷场景提供可追溯的清洁度管控方案，有效降低冷板流道堵塞、泵阀磨损与系统故障停机风险。

一、行业背景与核心痛点

随着AI算力集群高密度部署与高功率芯片的普及，液冷技术凭借远超风冷的散热效率，已成为新一代数据中心的主流热管理方案。液冷管路的洁净度直接影响散热效率与设备运行稳定性，管路加工、安装过程中残留的焊渣、铁锈、粉尘、胶体杂质，极易造成管路堵塞、换热衰减、阀芯磨损等问题。

据行业数据统计，超过60%的液冷系统早期故障（如芯片过热、泵阀磨损、泄漏）与固体颗粒污染直接相关。当前主流液冷冷板的微通道普遍在50–100μm区间，若管路中残留大于50μm的金属碎屑、焊渣、氧化皮或密封材料碎屑，极易堵塞冷板微通道。

传统液冷管路清洁度管控方式以离线取样送检为主，存在明显短板：离线检测周期长，无法实时反馈清洗效果，发现问题时已完成整批生产，单批次返工成本高；同时也无法连续监测污染变化趋势，难以满足高精度液冷系统的清洁度管控需求。

二、检测标准依据

2.1 ISO 4406（国际通用标准）

采用三位数字代码（如22/18/13）表示污染度，分别对应＞4μm、＞6μm、＞14μm三个关键粒径的每毫升颗粒数。

示例：代码22/18/13，其中第一个等级数值22表示每毫升油液中≥4μm(c)的颗粒数大于20 000，小于等于40 000；第二个等级数值18表示每毫升油液中≥6um(c)的颗粒数大于1 300，小于等于2500；第三个等级数值13表示每毫升油液中≥14um(c)的颗粒数大于40，小于等于80。

2.2 NAS 1638（航空航天级标准）

按5个粒径区间（5~15μm、15~25μm、25~50μm、50~100μm、≥100μm）统计，分为00~12共14个等级。

2.3 T/DZJN 524-2026《液冷数据中心设计要求》（团体标准）

一次侧：CDU过滤精度的选择应以冷板内流道宽度为依据，应至少符合过滤精度小于50%的流道宽度。

二次侧：CDU二次侧模块应设置过滤器，过滤器孔隙宜小于等于50μm。

管路接口宜使用卡盘、法兰或螺纹接口形式连接，系统管路应采用预制式设计，不宜在数据中心施工现场焊接，不应出现管路二次污染。安装前，管路内杂质颗粒度应小于等于50μm。

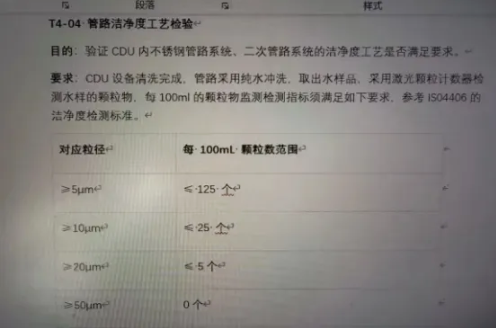

2.4 下游客户要求（参考使用，不同客户要求不同）

三、核心检测设备：液体颗粒计数器

3.1 工作原理

液体颗粒计数器的核心检测原理为光阻法（Light Extinction），也称遮光法，激光束穿过检测池时，悬浮颗粒会遮挡部分光线，光强衰减量与颗粒横截面积成正比，以此精准统计不同粒径颗粒的数量与分布。

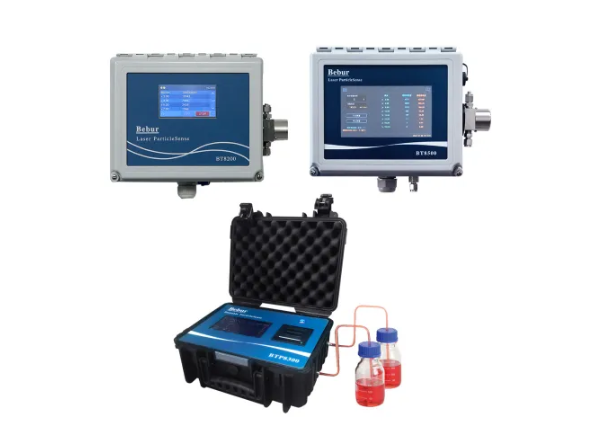

3.2 产品分类与选型指南

根据应用场景，液体颗粒计数器分为在线式、便携式/离线式两大品类，覆盖全生命周期检测需求。

3.3 技术优势

检测精度高：粒径检测下限可达1μm，完全覆盖50μm管控阈值。

检测速度快：单样品检测通常在1分钟内完成，适配产线批量检测与现场快速验收。

标准自动适配：内置ISO 4406、NAS 1638等级算法，自动输出清洁度等级报告。

多场景适配：既有便携式机型用于施工现场抽检，也有在线式机型可接入管路循环系统实现连续监测。

数据可追溯：自动存储历史检测数据，支持导出与溯源，满足合规验收要求。

四、数据中心液冷管路全生命周期清洁度检测解决方案

4.1 生产制造阶段：预制管路/零部件出厂清洗在线检测

在零部件（液冷板、歧管、快接头、CDU等）流道清洗过程中，实时监控清洗效果，精准判定清洗终点。

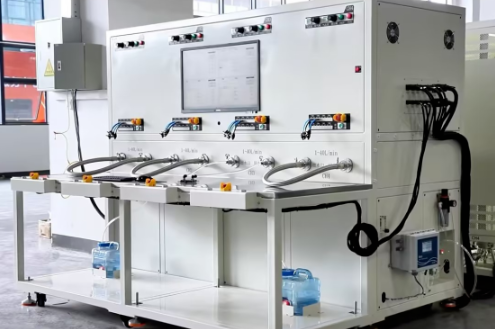

动态监控：将在线液体颗粒计数器（如BT8500/BT8200）安装于零部件流道清洗机中，在冲洗过程中，仪器实时监测清洗液的颗粒数量与尺寸分布（如≥2μm、≥5μm、≥15μm、≥50μm等关键粒径）。

闭环控制：当颗粒数值持续走高时，代表零件带入杂质增多或过滤器失效，系统可触发提醒，提示运维人员检查滤芯、评估零件清洗效果。通过颗粒数量变化曲线精准判定清洗终点，替代原有人工经验把控模式。

判定清洗终点：随着冲洗进行，颗粒数量持续下降；当连续多次检测结果稳定低于预设洁净度阈值（如50μm颗粒数为0），即可判定清洗合格。

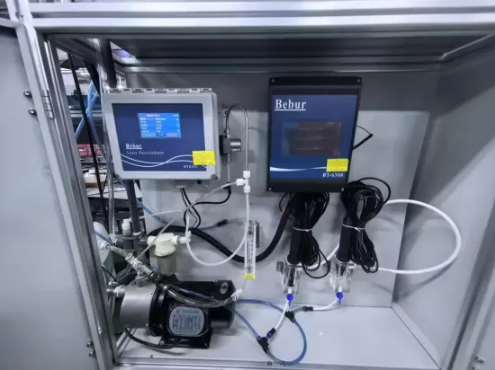

多维监测（推荐）：集成pH仪和电导率仪，同时监测清洗液的酸碱度和离子杂质。YD/T 6358-2025规定：清洗用去离子水pH值应在6~8之间，电导率不应大于10μS/cm。

4.2 系统安装与验收阶段：来料抽检与循环冲洗

确保安装前管路内杂质颗粒度满足T/DZJN 524-2026规定的≤50μm要求。

来料抽检：使用便携式液体颗粒计数器（如BTP8300），对预制液冷管路等零部件进行来料质检，确保安装前管路内杂质颗粒度满足T/DZJN 524-2026规定的≤50μm要求。

冲洗验收：系统管路安装完成后，使用洁净去离子水进行循环冲洗，检测冲洗液中颗粒数量和大小。

4.3 运行运维阶段：7×24小时在线连续监测

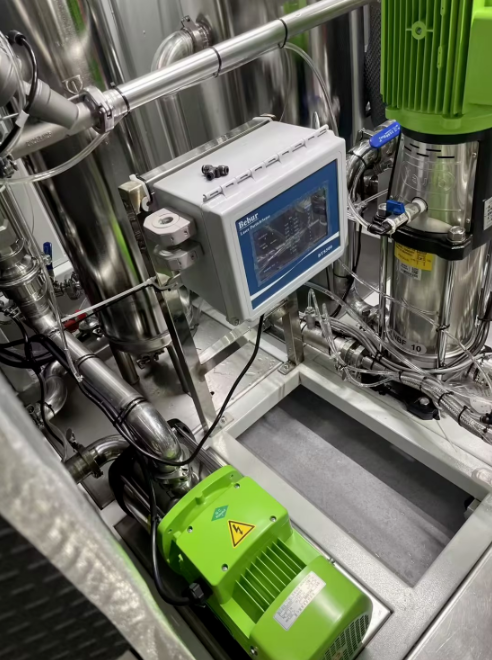

系统正式投运后，在线液体颗粒计数器接入液冷循环管路，实现长期不间断冷却液颗粒污染监测。

实时污染监控：24 小时连续监测颗粒数量与粒径分布变化，直观反映系统清洁度趋势。

过滤效果评估：T/DZJN 524-2026《液冷数据中心设计要求》要求，一次侧CDU过滤精度的选择应以冷板内流道宽度为依据，应至少符合过滤精度小于50%的流道宽度；二次侧CDU二次侧模块应设置过滤器，过滤器孔隙宜小于等于50μm。液体颗粒计数器可评估过滤器过滤效率，精准判断滤芯更换时机。

故障溯源分析：一旦颗粒数值突然升高，结合多测点数据定位污染发生位置，快速排查泄漏、腐蚀问题。

五、部署关键要点

去气泡设计：液冷零部件流道冲洗过程中易夹带微小气泡，液体颗粒计数器会将气泡误识别为颗粒造成数据严重偏高。Bebur巴倍尔液体颗粒计数器配备去气泡结构，可有效消除气泡造成的数据干扰。

宽介质兼容性：Bebur巴倍尔液体颗粒计数器适配水性清洗剂、乙二醇/丙二醇冷却液、去离子水等多种介质，长期运行无腐蚀风险。

通信接口：支持4-20mA、RS485 Modbus RTU输出，对接工厂平台，实现工艺数据可追溯。

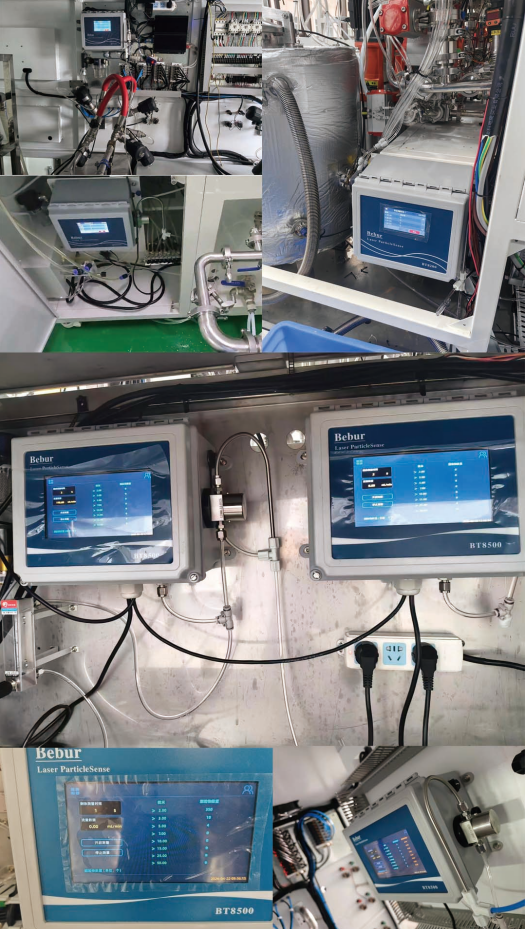

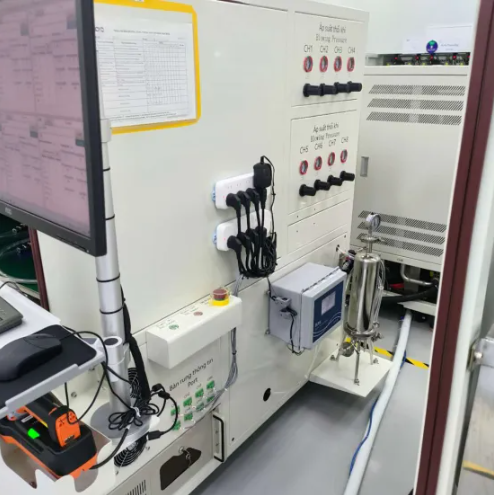

六、Bebur巴倍尔液体颗粒计数器应用案例现场实拍图

七、方案核心价值

提升液冷系统可靠性：量化管控微米级颗粒污染，将液冷系统早期故障风险降低，延长核心设备使用寿命；

降本增效显著：自动判定清洗终点，减少清洗能耗与介质消耗；精准预测滤芯寿命，避免过度更换；

合规可追溯：检测数据自动记录，满足 ISO、NAS 及行业标准要求，提供可追溯的出厂验收与运维报告；

全流程闭环管控：覆盖从工厂生产到现场运维的全生命周期，实现液冷清洁度全链条标准化管控。

八、总结

Bebur巴倍尔数据中心液冷管路颗粒清洁度检测解决方案，以液体颗粒计数器为核心设备，覆盖液冷管路从零部件清洗、系统安装验收、日常运维的全生命周期清洁度管控。通过部署本方案，数据中心液冷用户可以：

在清洗阶段：实时监控、自动判定清洗终点，避免清洗不足或过度清洗；

在验收阶段：提供可量化的清洁度检测报告，确保满足≤50μm标准要求；

在运维阶段：7×24小时在线监测，实现预测性维护，保障系统长期稳定运行。

在液冷散热技术加速渗透、清洁度要求日益严苛的背景下，构建以液体颗粒计数器为核心的清洁度检测体系，对于保障液冷系统的长期稳定运行具有重要的工程实践意义。

九、常见问题解答（FAQ）

问：液体颗粒计数器采用什么检测原理？

答：基于光阻法（Light Extinction），也称遮光法。待测冷却液以恒定流速流过检测池时，激光束垂直照射流体通道，液体中的颗粒会遮挡部分入射光，导致光电接收器接收到的光强产生瞬时衰减。脉冲信号的幅度与颗粒直径成正比，脉冲数量与颗粒个数一一对应。通过多通道粒径设置，可同时输出≥2μm、≥5μm、≥15μm、≥25μm、≥50μm、≥100μm等多个关键粒径的颗粒浓度数据。

问：在线式和便携式颗粒计数器怎么选？

答：产线在线检测、系统长期运行监测选用在线式液体颗粒计数器（BT5200/BT8500），支持 24 小时连续运行与系统集成；现场清洗验收、抽检、故障排查选用便携式液体颗粒计数器（BTP8300），无需固定安装，随用随测，适配多场景移动检测需求。

问：液体颗粒计数器能否替代实验室显微镜法？

答：液体颗粒计数器适合在线快速检测和过程控制，而显微镜法适合实验室精确分析和仲裁检测。两者是互补关系：

液体颗粒计数器：速度快（≤1分钟）、可在线实时监测、适合产线批量全检；

显微镜法：精度高、可观察颗粒形态和材质、适合抽检和争议仲裁。

在实际应用中，通常采用液体颗粒计数器做在线过程管控+显微镜法做离线抽检验证的组合方案。

问：为什么T/DZJN 524-2026特别强调50μm这个阈值？

答：当前主流液冷冷板的微通道普遍在50–100μm区间。若管路中残留大于50μm的金属碎屑、焊渣、氧化皮或密封材料碎屑，在冷却液循环过程中极易堵塞冷板微通道，造成局部流量不足、芯片过热降频，严重时会引发算力节点宕机。
