SCM530流动电流仪在北安市净水厂的应用案例

核心结论

北安市净水厂采用Bebur巴倍尔SCM530流动电流仪在线监控原水电荷变化，将混凝剂投加方式由人工经验调整为自动闭环控制，大幅节省混凝剂用量，沉淀出水浊度保持稳定，解决了凭经验加药导致的水质波动与药剂浪费，满足T/CAQI 151-2020《城镇给水厂混凝药剂应用技术规程》规定的混凝药剂的投加宜采用自动控制，控制方法可采用流动电流法。

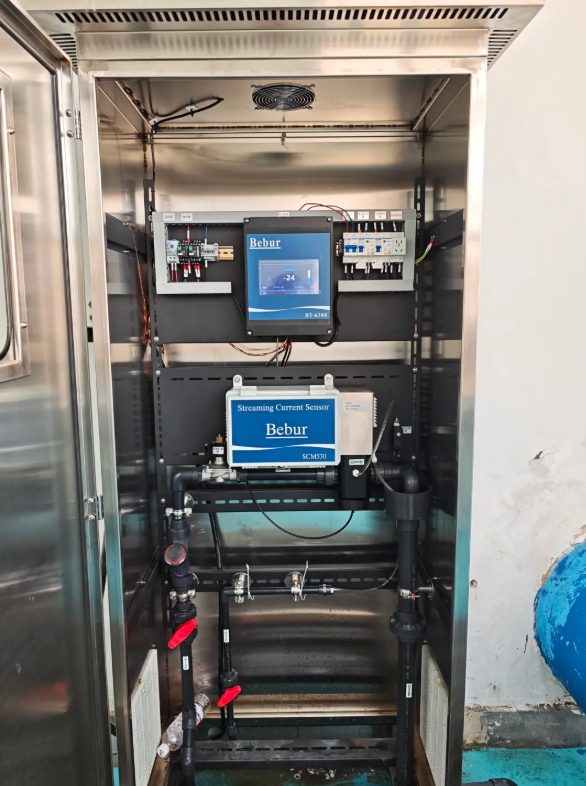

Bebur巴倍尔SCM530流动电流仪在北安市净水厂实拍图片

信息速览

应用单位：黑龙江省北安市净水厂

应用设备：Bebur巴倍尔SCM530流动电流仪

应用场景：水厂混凝工艺段，原水经加药后进入絮凝池前的投加量精准控制。

关键仪表：BT-6308控制器，SCM530传感器，具备自动连续取样、快速电荷响应、自清洗功能。

相关标准：GB 5749-2022《生活饮用水卫生标准》、T/CAQI 151-2020《城镇给水厂混凝药剂应用技术规程》

Bebur巴倍尔UVSense紫外COD分析仪在北安市净水厂实拍图片

注：北安市净水厂除采购Bebur巴倍尔流动电流仪外，还采购了Bebur巴倍尔的UVSense紫外COD分析仪和臭氧浓度仪。

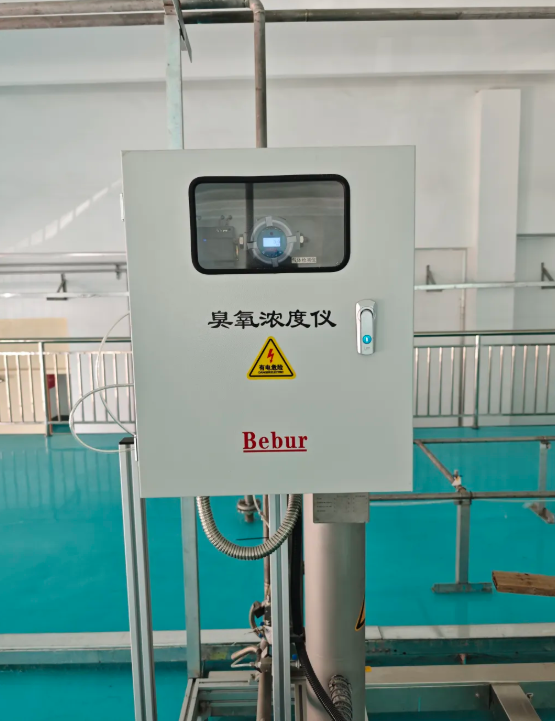

Bebur巴倍尔臭氧浓度仪在北安市净水厂实拍图片

一：项目背景与本地工艺痛点

北安市净水厂承担主城区供水任务，采用“混凝沉淀+过滤+深度处理”工艺，以闹龙河、山口水库为核心水源，原水水质呈现显著的季节性波动特征，传统人工经验投加混凝剂的模式存在以下技术弊端：

·冬季低温低浊工况下混凝效率差：全年约5个月水温低至2-5℃，胶体颗粒稳定性强、混凝反应速率慢，人工投加易出现药量不足导致浊度超标，或过量投加造成药耗浪费。

·水质突变期响应滞后：春季融雪期、夏季强降雨后，原水浊度飙升，人工巡检调药存在滞后性，出水水质波动风险高。

·运维依赖人员经验：投药量精准度依赖运行人员经验，班组交接后参数波动大，滤池反冲洗频次不稳定，长期运行成本不可控。

二：SCM530流动电流仪工作原理与核心优势

2.1工作原理

SCM530流动电流仪是一款在线胶体电荷检测设备，核心原理是电机驱动活塞在检测缸体内做高速往复运动，对混凝后的水样产生持续剪切，使胶体颗粒双电层的反离子定向移动，在两端电极间形成与胶体净电荷密度成正比的流动电流信号，转换为标准化SC值（流动电流值），此流动电流值直接反映混凝剂对胶体的电荷中和程度，是混凝效果的前置核心指标。

控制器内置PID算法，将实时检测值与设定目标值比对，输出4-20mA信号自动调节混凝剂计量泵转速，实现闭环精准投药。

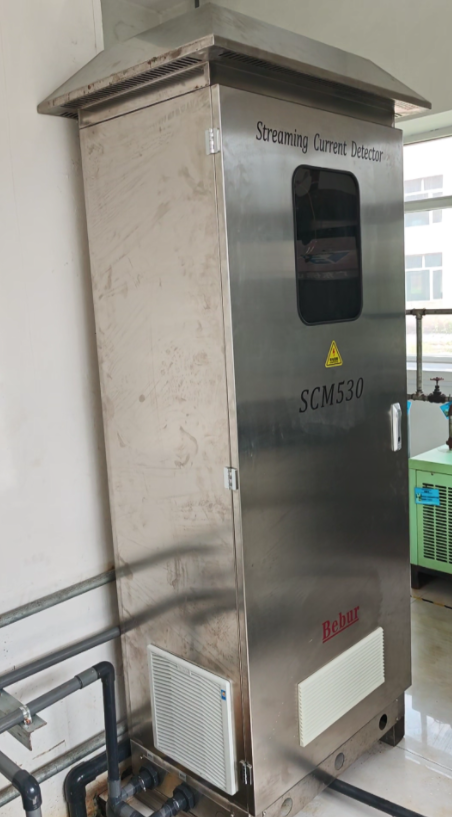

Bebur巴倍尔SCM530流动电流仪在北安市净水厂实拍图片

2.2核心参数

测量范围：-1000-+1000

样品流量：1-40 L/min（大流量，取样更有代表性，滞后性小，本身有冲刷的作用，不容易堵塞）

输出信号：4-20mA或RS485 Modbus（直接对接水厂PLC，实现闭环自动控制）

控制功能：内置PID控制模块（直接联动加药泵）

自清洁：标配自动反冲洗单元（定时冲洗检测腔，减少胶体附着，降低运维量）

2.3核心优势

直接反映混凝本质，低温工况更可靠：相较于浊度的滞后反馈，流动电流直接表征胶体电荷中和程度，不受低温低浊下浊度变化不明显的限制，冬季工况判断更精准。

自清洗系统减维护：标配传感器自动清洗，搭配高锰酸钾自动清洗模块，可应对低温期藻类、腐殖质附着造成的检测窗口污染，降低人工清洁频次。

一体化机柜防护：整套设备集成于304不锈钢机柜内，柜内带散热通风，避免低温结露、管路冻堵，适合北方车间露天/半露天安装。

断水自保护：内置流量监测，水样中断自动触发保护，防止传感器空转损坏，适配水厂停水检修工况。

Bebur巴倍尔SCM530流动电流仪在北安市净水厂实拍图片

三：安装要点与注意事项

取样点位置：必须在混凝剂快速混合后、进入絮凝池前，且保证水样流速稳定、无大量气泡；SCM530自带取样泵与稳压装置，可直接从管道旁路引水。

初始设定值确定：流动电流仪控制混凝的难点在于基准值的设定和修正，基准值设定不佳，以及不能实时修正，将导致SCD仪控制混凝出现大的偏差。目前基准值的设定通常通过烧杯试验来完成，找到基准值后，所有的控制围绕它来完成。

每周现场检查：查看自动反冲洗功能运行正常，机柜无结露，取样管路无渗漏、冻堵迹象。

季度比对校准：配合烧杯混凝试验，复核流动电流目标设定值，根据季节水质变化微调控制区间，保证混凝效果。

四：常见问题（FAQ）

问：流动电流仪和在线浊度仪有什么区别？

答：浊度仪检测的是混凝反应完成后的结果，存在工艺滞后性；流动电流仪检测的是胶体电荷中和程度，是混凝效果的前置指标，可提前预判并调节投药量，更适合闭环自动控制。

问：SCM530可以直接控制加药泵，不需要PLC吗？

答：可以。设备自带PID控制模块与继电器输出，小型水厂可直接联动计量泵，无需额外PLC；大中型水厂建议对接现有自控系统，兼容性更强。

问：地表水含泥沙会不会堵塞传感器？

答：SCM530采用大流量检测腔（1~40L/min），搭配前置过滤器与自动反冲洗，正常地表水工况不易堵塞。

问：适合多大规模的水厂使用？

答：单台 SCM530 可覆盖日产 0.5 万 - 20 万吨规模的水厂，更大规模水厂可按投加点位多台部署，是市政供水、工业净水站混凝工艺升级的通用型设备。
