Bebur巴倍尔在线流动电流仪在厦门市政水务集团的应用案例

应用单位：厦门市政水务集团有限公司

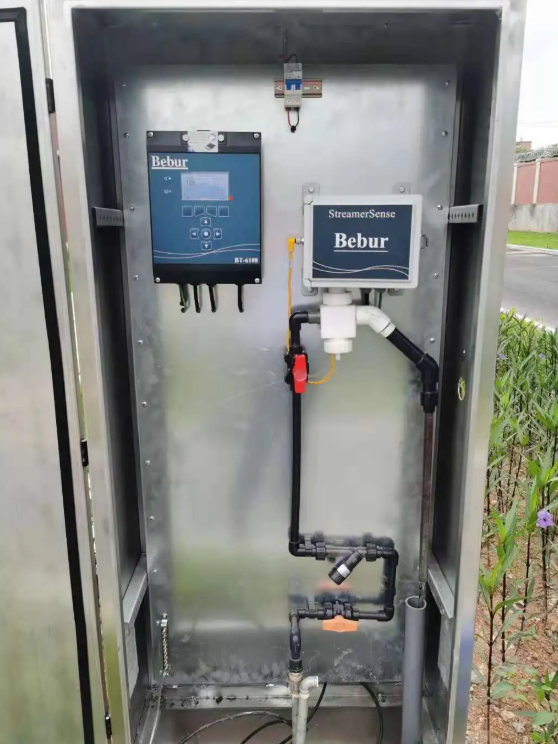

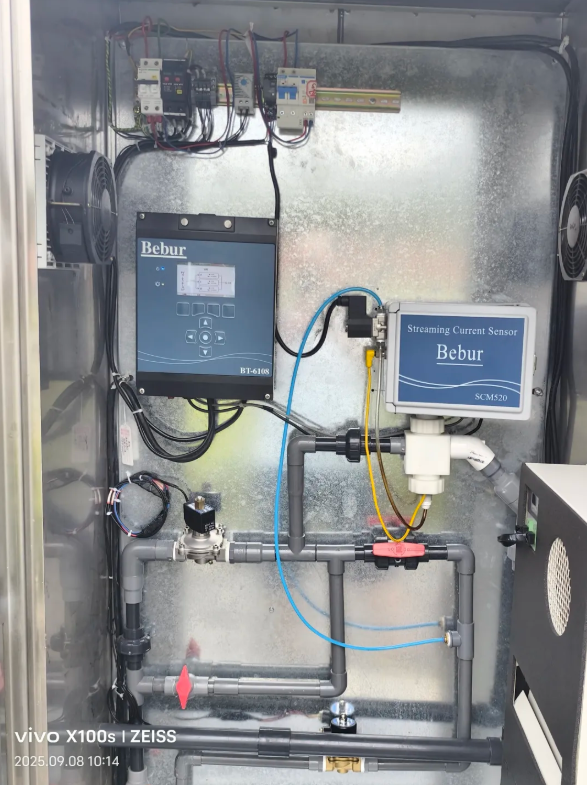

应用设备：Bebur巴倍尔在线流动电流仪

相关标准：T/CAQI 151-2020《城镇给水厂混凝药剂应用技术规程》、GB 5749-2022《生活饮用水卫生标准》

核心结论

厦门市政水务集团有限公司针对水库水、江河水pH剧烈波动、汛期浊度突升、高藻水质三大运行痛点，采购Bebur巴倍尔在线流动电流仪进行水厂智能加药的精准控制。Bebur巴倍尔在线流动电流仪在厦门市政水务应用期间，经受住了“莫兰蒂”台风对水厂应急处理能力造成的冲击；经受住了水库水pH剧烈波动的考验；经受住了江河水暴雨后浊度突变的压力，为水厂应对突发性水质问题提供了有力保障，提高了水厂供水水质的稳定。

一：厦门市政水务集团有限公司介绍

厦门市政水务集团有限公司成立于2003年，是在原厦门市自来水公司、厦门北溪引水管理所等十四家企事业单位的基础上组建成立的大型综合性水务服务商，现为厦门市政集团有限公司下属成员公司。集团以城市供水特许经营为核心，专业从事水源建设、城市供水、直饮水及与之密切相关的水务投资、建设、运营等。

二：Bebur巴倍尔在线流动电流仪介绍

1.SCD仪工作原理

水中胶体颗粒在投加絮凝剂后，经过吸附电中和反应，ζ电位改变。不同的加药量所改变的ζ电位不同。SCD仪是检测水中电位变化的仪器，可以通过检测加药后的游动电位来表征水中吸附电中和反应的效果，并调节加药量。

检测室测得混合后水中的ζ（Zeta）电位，得出SCD信号并送到PID控制器与设定值进行比较和运算，SCD仪根据运算结果连续输出一个4~20mA的电信号到计量泵，调整加药量。

2.SCD仪调试方法

（1）水厂通过搅拌试验确定适合投加量。

（2）将搅拌试验的数据带入到实际生产中，并不断优化，得出实际生产中的优良水质的SCD值。

（3）将该SCD值作为目标值输入到游动电流仪。

（4）游动电流仪根据设定值自动调整加药。

3.影响SCD仪智能加药的关键要素

（1）合适的取样时间。

（2）必须设置过滤器。

（3）必要的反冲洗装置。

（4）适当的PID参数。

4.核心技术参数

测量原理：流动电流法（流动电流法主要通过连续检测混凝工艺段水中流动电流值，并将测量信号作为投药控制的依据。）

取样流量：1-40L/min（SCM530）；1-19L/min（SCM520）；大流量取样不易堵塞

测量量程：-1000~+1000

自清洗：传感器自动清洗，可选高锰酸钾自清洗系统

信号输出：双向485通讯，4-20mA

控制功能：PID控制

流量监测：配备，断水保护

工作温度：0-50°C，带有散热模块

三：实际应用效果

1.西山水厂应用情况

常规水处理工艺、水库水、pH波动大、高藻水、15万吨/日。

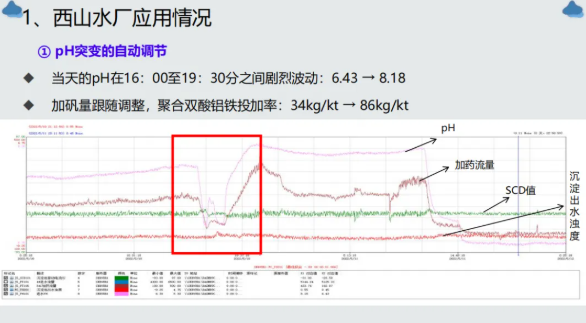

（1）pH突变的自动调节应用

当天的pH在16：00至19：30分之间剧烈波动，从6.43升至8.18，Bebur巴倍尔流动电流仪控制加矾量跟随调整，聚合双酸铝铁投加率从34kg/kt增加到86kg/kt，沉淀出水浊度保持稳定。

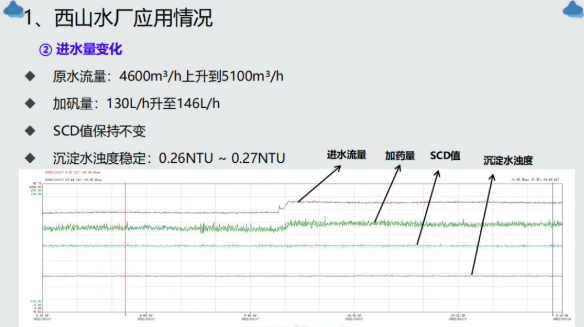

（2）进水量变化应用

原水流量从4600m³/h上升到5100m³/h，Bebur巴倍尔流动电流仪控制加矾量从130L/h升至146L/h，SCD值保持不变，沉淀水浊度稳定在0.26NTU~0.27NTU。

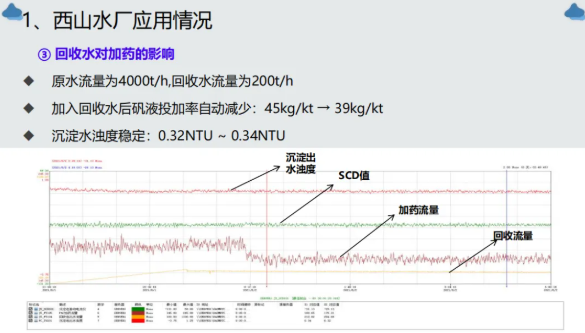

（3）回收水对加药的影响

原水流量为4000t/h，回收水流量为200t/h，加入回收水后，Bebur巴倍尔流动电流控制矾液投加率自动减少，从45kg/kt减少到39kg/kt，沉淀水浊度稳定在0.32NTU~0.34NTU。

2.海沧水厂应用情况

常规水处理工艺、江河水、浊度波动大、20万吨/日。

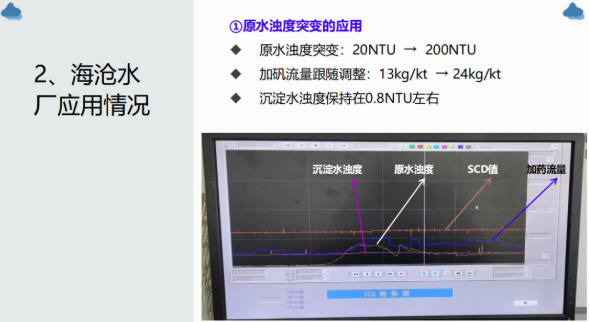

（1）原水浊度突变的应用

原水浊度突变，从20NTU增加到200NTU。Bebur巴倍尔流动电流控制加矾流量跟随调整，从13kg/kt增加至24kg/kt，沉淀水浊度保持在0.8NTU左右。

（2）药剂节省

海沧水厂之前采用比例投加，平均矾耗为35.3kg/kt，使用Bebur巴倍尔SCD仪自动控制后，平均矾耗为25.6kg/kt，药剂节约幅度高达27.5%。

3.其他应用效果

减少劳动量：自动化程度提升后，职工不再需要频繁巡视沉淀池矾花和出水情况；遇到水质突变时无需频繁调整加药量。

节能节水：使用SCD仪，可以减少沉淀池跑矾的概率，从而延长了滤池的反冲洗周期，减少反冲洗用电和反冲洗水量。

四：水厂应用常见误区

误区1：全年固定一套基准值

不同季节不同温度、浊度升高、污泥有机质上浮，电荷需求变化明显，固定基准会大幅降低控制精度，建议现场修正基准值。

误区2：用出水浊度替代流动电流控制

浊度是混凝结果指标，流动电流值是反应过程电荷指标，浊度滞后数十分钟，无法预判水质冲击。浊度控制属于后馈控制，流动电流仪属于前馈控制。

误区3：不接入中控，独立单机运行

有的企业流动电流仪不介入混凝剂的自动投加控制，仅作为混凝剂投加的指导参数。通过流动电流仪的实时信号，由中控室远程调节絮凝剂的加药量。该方式无远程数据存储，水质异常无法溯源，不符合集团智慧水务统一管控要求。

五：常见问题（FAQ）

问：暴雨原水浊度飙升，设备会不会失控？

答：Bebur巴倍尔SCD仪内置快速响应PID模块，可快速完成投药量调整，在海沧水厂20NTU→200NTU冲击工况实测，沉淀浊度稳定可控。

问：一台流动电流仪可以控制两条制水系列吗？

答：不推荐，两条系列原水水质存在差异，建议一机一控，保证每条线独立精准调节。

问：SCM520和SCM530的区别是什么？

答：SCM520的取样流量是1-19L/min，SCM530是1-40L/min，SCM520传感器的重量是5KG，SCM530传感器的重量是7.5KG。
