齿轮油液颗粒计数器在风力发电行业的应用

摘要

风力发电机组齿轮箱（主齿轮箱、偏航齿轮箱、变桨齿轮箱）是传动系统的核心部件，齿轮油清洁度直接关系到齿面磨损、轴承寿命和机组可靠性。本文依据DL/T 1461-2023《风力发电机组用齿轮油维护管理导则》、GB/T 33540.3-2017《风力发电机组专用润滑剂 第3部分：变速箱齿轮油》、DL/T 432-2018《电力用油中颗粒度测量方法》、GB/T 14039-2026《液压传动 污染分析 固体颗粒污染等级的代码法》等标准，为大家介绍齿轮油液颗粒计数器在风力发电行业的应用。

一、风力发电机组齿轮油液清洁度要求

DL/T 1461-2023《风力发电机组用齿轮油维护管理导则》是风电齿轮油维护的行业标准，对齿轮油清洁度提出了分阶段、分场景的明确要求。

1.1新油验收的清洁度要求

标准规定：新油的颗粒污染等级应按照GB/T33540.3进行验收。

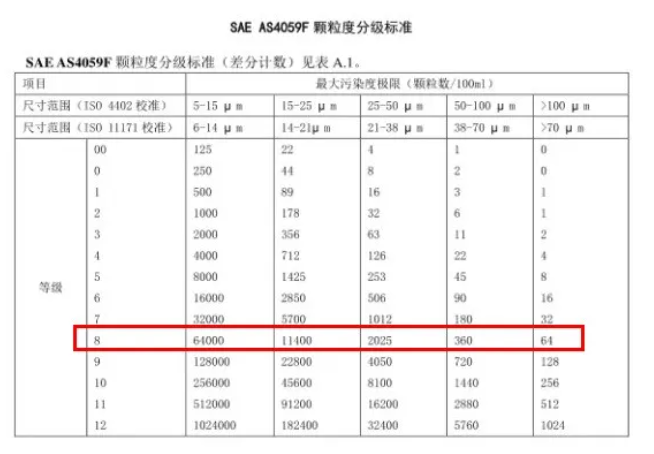

根据GB/T 33540.3-2017《风力发电机组专用润滑剂 第3部分：变速箱齿轮油》规定，清洁度等级不大于8级，试验方法采用DL/T 432-2018《电力用油中颗粒度测量方法》。

1.2新建或检修后的齿轮油清洁度要求

DL/T 1461-2023规定，新建、检修后应对主齿轮箱、偏航齿轮箱和变桨齿轮箱油系统进行油冲洗，直到冲洗油的颗粒污染等级符合颗粒污染等级(GB/T14039)≤-/19/16的质量指标。

1.3运行期间主齿轮箱用齿轮油的清洁度要求

运行中主齿轮箱用齿轮油的清洁度指标应符合颗粒污染等级(GB/T14039)≤-/19/16的要求。

1.4补油清洁度要求

运行中需要补加油时，应补加经检验合格的相同品牌、相同规格的油。当要补加不同品牌的油时，混合油样的质量不应低于混合前运行油的质量，其颗粒污染等级(GB/T14039)为≤-/19/16。

1.5再生油清洁度要求

运行过程中，若出现运动黏度、酸值、泡沫特性等指标不合格，可对齿轮油进行再生处理，必要时添加适宜的添加剂。

当对退役齿轮油进行再生处理时，再生油的颗粒污染等级(GB/T14039)需满足≤-/18/15要求后，方可加入齿轮箱中。

1.6标准要求汇总表

1.7关于GB/T 14039代码说明

根据GB/T 14039-2026《液压传动 污染分析 固体颗粒污染等级的代码法》，使用液体自动颗粒计数器所报告的油液固体颗粒污染等级代码包括三个尺寸范围的颗粒浓度等级数值，分别代表以下颗粒尺寸及其分布:

第一个等级数值代表每毫升油液中≥4m(c)的颗粒数，“-”表示不需要计数，“*”表示颗粒数太多而无法计数；

第二个等级数值代表每毫升油液中≥6um(c)的颗粒数；

第三个等级数值代表每毫升油液中≥14μm(c)的颗粒数。

综上：

-/19/16表示≥4m(c)的颗粒不需要计数，≥6um(c)的颗粒数大于2500，小于等于5000；≥14um(c)的颗粒数大于320，小于等于640。

-/18/15表示≥4m(c)的颗粒不需要计数，≥6um(c)的颗粒数大于1300，小于等于2500；≥14um(c)的颗粒数大于160，小于等于320。

二、齿轮油液颗粒计数器工作原理及品牌介绍

2.1工作原理

齿轮油颗粒计数器普遍采用光阻法（遮光法）原理，液体中的颗粒物通过激光传感器时，传感器根据光束的损失量和断裂次数计算出颗粒物大小及数量。设备主要分为两类：

便携式：适配现场取样、油样送检，完成新油入库验收、大修冲洗监测、定期运维抽检、再生油检测；

在线式：旁路安装于齿轮箱润滑回油管路，7×24h 连续采集颗粒数据，预设 GB/T 14039 等级报警阈值，适合海上风机、大容量陆上主力机型，实现齿轮磨损趋势在线预警，支撑预测性维护。

2.2品牌介绍

Bebur巴倍尔品牌总部在英国伦敦，公司一直致力于专业油液颗粒计数器的的研发、制造和服务，产品以其成熟的设计、精湛的工艺和专业的用户现场解决方案，深得用户认可和好评。目前Bebur巴倍尔旗下有两款油液颗粒计数器，分别为BT8500在线式油液颗粒计数器和BTP8300便携式油液颗粒计数器。

三、齿轮油液颗粒计数器在风力发电机组齿轮油管理中的典型应用场景

3.1新油验收

齿轮油在运输、储存、分装过程中可能受到污染，到货后应按照 GB/T 33540.3 要求检测清洁度，确保 ≤8级。使用便携式颗粒计数器进行检测，不合格油品不得入库或加注。

3.2新建或检修后油冲洗验证

新机组安装、齿轮箱大修或管路更换后，系统内部存在大量污染物。冲洗过程中每隔一定时间取样检测，当冲洗油颗粒污染等级达到 ≤ -/19/16 时，方可停止冲洗并加注新油。油液颗粒计数器是判断冲洗终点的重要工具。

3.3运行期间定期监测

定期对主齿轮箱、偏航齿轮箱、变桨齿轮箱齿轮油进行颗粒计数检测，确保运行中齿轮油的清洁度指标符合颗粒污染等级(GB/T14039)≤-/19/16的要求，一旦发现超标，及时换油。对于价值高、停机损失大的设备，可以安装在线液体颗粒计数器，数据通过RS485接入PLC或物联网平台，实现污染度实时报警。

3.4补油验证

机组运行补油环节，需进行检测。混合油经检测需满足GB/T 14039 ≤-/19/16方可加注，避免混油后污染等级超标，符合DL/T 1461-2023补油管理条款。

3.5再生油验收

齿轮油理化指标超标后可做再生处理，再生完成后必须使用颗粒计数器检测，达到 GB/T 14039 ≤-/18/15 的严格指标，才能回添齿轮箱。通过颗粒检测把关再生油品质，兼顾降本与设备保护。

四、常见问题解答FAQ

问：油液颗粒计数器可以测水吗？

答：Bebur巴倍尔BTP8300和BT8500可以用于测量水中的颗粒物，如自来水、去离子水、乙二醇/丙二醇冷却液等。

问：油液颗粒计数器能测出水分和粘度吗？

答：一般不能，颗粒计数器只统计固体颗粒。Bebur巴倍尔BTP8300便携式油液颗粒计数器可选择将相关传感器集成在一起，实现颗粒污染度、粘度以及水分指标的检测。标准配置只能检测油液颗粒污染度。

问：油液颜色深会影响测量吗？

答：光阻法对透光性有一定要求。若油液严重炭黑或污染，可能影响精度，需先过滤/稀释处理。

问：多久检测一次比较合理？

答：关键机组建议每3-6个月检测一次；海上或偏远机组可安装在线液体颗粒计数器连续监测。大修或换油后应立即检测。

结语

DL/T 1461-2023 明确了风力发电机组齿轮油从新油入库、大修冲洗、运行监控、补油到再生油回用全链条颗粒污染管控要求。油液颗粒计数器作为齿轮油颗粒污染管理的重要工具，能够有效预警齿轮、轴承早期磨损，延长齿轮油使用寿命，减少齿轮箱非计划大修，降低陆上与海上风电场运维成本，提升风场整体发电效益。
