油液颗粒计数器在变压器油维护管理中的应用

摘要

变压器、电抗器作为电力系统核心设备，绝缘油承担绝缘、散热、灭弧关键作用。油液内部固体颗粒杂质会降低击穿电压、诱发局部放电，加速绝缘纸板老化，威胁电网安全稳定运行。本文依据 GB/T 14542-2017《变压器油维护管理导则》、DL/T 432-2018《电力用油中颗粒度测定方法》标准，为大家介绍油液颗粒计数器在变压器油维护管理中的应用。

一、变压器油颗粒污染管控相关标准核心要求

1.1新油注入变压器（电抗器）前的清洁度标准

新油注人设备前应用真空滤油设备进行过滤净化处理，以脱除油中的水分，气体和其他颗粒杂质，达到要求后方可注人设备。

1.2新油注入变压器(电抗器)进行热循环后的清洁度标准

新油注入设备经过热油循环后，清洁度应符合以下要求。

1.3新设备通电投运前的油液清洁度标准

合格的新变压器油注入电气设备，在热油循环后，通电投运前，其油品清洁度应符合“投入运行前的油”的要求。

1.4运行中变压器油的清洁度标准

运行中变压器油的清洁度应符合“运行油”的要求。

1.5混油清洁度标准

油品需要混合使用时，参与混合的油品应符合各自的质量标准(新油应满足新油质量标准，运行油应满足运行油质量标准)。

二、油液颗粒计数器工作原理及品牌介绍

2.1工作原理

目前，绝大多数油液颗粒计数器采用光阻法（亦称遮光法）作为核心检测原理。光阻法的原理是固体颗粒遮挡激光光束，在光线接收靶面上产生投影导致光强减弱。液体流过检测区，激光二极管发出的光穿过检测区。液体的流动方向与光线的照射方向互相垂直。如果液体透明且不包含杂质粒子，光线将穿过检测区照射到光电二极管上。如果液体中包含杂质粒子,则部分光线会被遮挡。光电二极管接收到的光照强度会减弱。通过激光二极管检测到的光照强度的强弱变化可以实现对液体中的固体颗粒的检测。

2.2品牌介绍

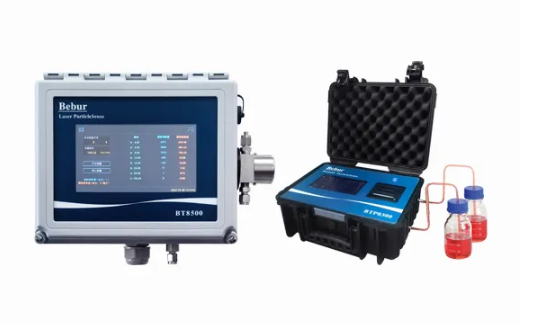

Bebur巴倍尔品牌总部在英国伦敦，公司一直致力于专业水质分析仪、气体检测仪、液体颗粒计数器的的研发、制造和服务，2008年进入中国市场，2020年成立中国公司-巴倍尔特仪表有限公司。目前Bebur巴倍尔旗下有两款油液颗粒计数器，分别为BT8500在线式油液颗粒计数器和BTP8300便携式油液颗粒计数器。

三、油液颗粒计数器在变压器油维护管理中的应用

3.1新油注入检测

新变压器油在注入前许经过真空滤油机处理。过滤后，使用BTP8300便携式油液颗粒计数器在滤油机出口或储油罐取样，确认颗粒污染度满足新油注入前要求（1000 kV ≤1000，750 kV ≤1000，500 kV ≤2000）。不合格则继续过滤。

3.2热油循环监测

新油注入变压器后，需进行热油循环。循环过程中可进行检测，直至达到热循环后清洁度要求（1000 kV ≤1000，750 kV ≤2000，500 kV ≤3000）。Bebur巴倍尔油液颗粒计数器可快速判断循环终点，避免过度循环浪费能耗。

3.3通电投运前油液清洁度检测

合格的新变压器油注人电气设备，在热油循环后，通电投运前，其油品清洁度应符合“投入运行前的油”的要求（1000 kV ≤1000，750 kV ≤2000，500 kV ≤3000）。使用Bebur巴倍尔油液颗粒计数器进行快速检测，检测结果应记录在案，作为设备投运依据。

3.4运行油监测

运行中变压器油的清洁度应符合“运行油”的要求（1000 kV ≤3000，750 kV ≤3000），一旦发现超标＞3000，应及时排查原因，更换油液。对于特高压主变、换流变等关键设备，建议安装BT8500在线油液颗粒计数器，连续监测油中颗粒数变化。数据通过 RS485、Modbus 等接入变电站系统，实现超标报警和趋势分析。

3.5混合油品检验

变压器检修、滤油、补油后，应重新检测颗粒污染度，确保达到相应阶段的清洁度要求。

四、常见问题解答FAQ

问：油液颗粒计数器可以测水吗？

答：Bebur巴倍尔BTP8300和BT8500可以用于测量水中的颗粒物，如自来水、去离子水、乙二醇/丙二醇冷却液等。

问：油液颗粒计数器能测出水分和粘度吗？

答：一般不能，颗粒计数器只统计固体颗粒。Bebur巴倍尔BTP8300便携式油液颗粒计数器可选择将相关传感器集成在一起，实现颗粒污染度、粘度以及水分指标的检测。标准配置只能检测油液颗粒污染度。

问：油液颜色深会影响测量吗？

答：光阻法对透光性有一定要求。若油液严重炭黑或污染，可能影响精度，需先过滤/稀释处理。

问：多久检测一次比较合理？

答：投运前或大修后进行检测，对于特高压主变、换流变等关键设备，建议安装在线油液颗粒计数器连续监测。

结语

变压器油颗粒污染度是保障电气设备绝缘可靠性的重要指标。GB/T 14542-2017对不同电压等级、不同阶段的颗粒数提出了明确限值。油液颗粒计数器作为快速、定量的检测工具，在变压器油的新油验收、热循环、投运、运行监测和故障诊断中发挥着不可替代的作用。电力企业应结合便携式与在线监测手段，建立全流程清洁度管理体系，确保变压器安全稳定运行。
