液压油液颗粒计数器在风力发电机组液压系统中的应用

摘要

风力发电机组液压系统承担变桨、偏航、制动等关键功能，其可靠性直接影响机组安全与发电量。液压油颗粒污染是导致阀件卡滞、密封失效和泵磨损的主要原因。

本文依据GB/T 45854-2025《风能发电系统 风力发电机组液压系统》、GB/T 14039-2026《液压传动 污染分析 固体颗粒污染等级的代码法》、GB/T 33540.4-2017《风力发电机组专用润滑剂 第4部分：液压油》、DL/T 432-2018《电力用油中颗粒度测量方法》、GB/T 42087-2022《液压传动 系统 清洗程序和清洁度检验方法》等相关标准，为大家介绍液压油液颗粒计数器在风力发电机组液压系统中的应用，规范油液清洁度管控，降低风力发电机组非计划停机故障。

一、风力发电机组液压系统对油液清洁度的要求及标准规定

1.1注入系统前的油液清洁度要求及标准规定

根据GB/T 45854-2025《风能发电系统 风力发电机组液压系统》4.3.11章节规定，注入系统的液压油，清洁度应不低于GB/T 14039规定的Class 20/18/15等级。

根据GB/T 14039-2026《液压传动 污染分析 固体颗粒污染等级的代码法》，使用液体自动颗粒计数器所报告的油液固体颗粒污染等级代码包括三个尺寸范围的颗粒浓度等级数值，分别代表以下颗粒尺寸及其分布:

第一个等级数值代表每毫升油液中≥4m(c)的颗粒数；

第二个等级数值代表每毫升油液中≥6um(c)的颗粒数；

第三个等级数值代表每毫升油液中≥14μm(c)的颗粒数。

Class 20/18/15等级，其中第一个等级数值20表示每毫升油液中≥4μm(c)的颗粒数大于50 00，小于等于10 000；第二个等级数值18表示每毫升油液中≥6um(c)的颗粒数大于1 300，小于等于2500；第三个等级数值15表示每毫升油液中≥14um(c)的颗粒数大于160，小于等于320。

1.2运行过程中的油液清洁度要求及标准规定

根据GB/T 45854-2025《风能发电系统 风力发电机组液压系统》5.16章节液压油规定，液压油应符合GB/T 33540.4的相关要求，在运行过程中应定期检验系统中油液的黏度、酸值、水分、清洁度等品质，如不符合质量要求，应予以更换。

GB/T 33540.4-2017《风力发电机组专用润滑剂 第4部分：液压油》规定，液压油清洁度等级不大于8级，试验方法采用DL/T 432-2018《电力用油中颗粒度测量方法》。

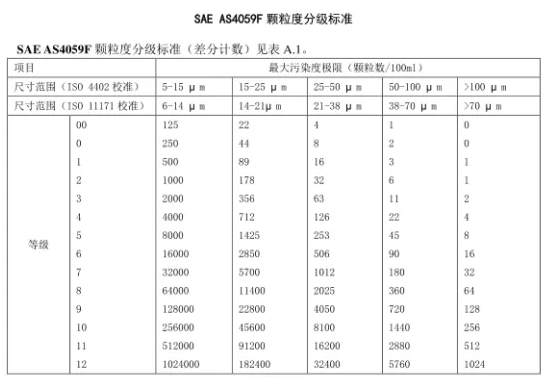

DL/T 432-2018《电力用油中颗粒度测量方法》规定的SAE AS4059F 颗粒度分级标准

1.3油液清洁度测试方法的规定

根据GB/T 45854-2025《风能发电系统 风力发电机组液压系统》7.12章节清洁度测试规定，清洁度测试按照GB/T 42087的规定进行。

GB/T 42087-2022《液压传动 系统 清洗程序和清洁度检验方法》规定的清洁度检验方法为颗粒计数分析法，采用自动颗粒计数器或其他认可方法，在指定时间对指定体积油液进行颗粒尺寸分布和颗粒数量测量的过程。

二、液压油液颗粒计数器工作原理及品牌介绍

2.1工作原理

目前，绝大多数液压油液颗粒计数器采用光阻法（亦称遮光法）作为核心检测原理。光阻法的原理是固体颗粒遮挡激光光束，在光线接收靶面上产生投影导致光强减弱。液体流过检测区，激光二极管发出的光穿过检测区。液体的流动方向与光线的照射方向互相垂直。如果液体透明且不包含杂质粒子，光线将穿过检测区照射到光电二极管上。如果液体中包含杂质粒子,则部分光线会被遮挡。光电二极管接收到的光照强度会减弱。通过激光二极管检测到的光照强度的强弱变化可以实现对液体中的固体颗粒的检测。

2.2品牌介绍

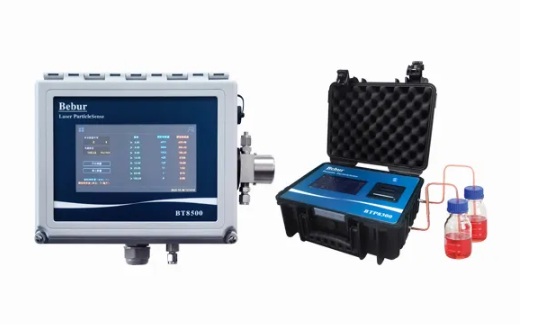

Bebur巴倍尔品牌总部在英国伦敦，公司一直致力于专业油液颗粒计数器的的研发、制造和服务，产品以其成熟的设计、精湛的工艺和专业的用户现场解决方案，深得用户认可和好评。目前Bebur巴倍尔旗下有两款油液颗粒计数器，分别为BT8500在线式油液颗粒计数器和BTP8300便携式油液颗粒计数器。

BT8500在线式油液颗粒计数器量程范围包括1-200μm、2-400μm和2-750μm，标准8个粒径检测通道，工作温度5-80°C，仪表内置校准功能，高精度现场校准，无需返厂，数据可通过4-20mA，RS458接入PLC或相关平台，实现污染度实时报警。

BTP8300便携式油液颗粒计数器内置打印机，具有数据绘图、整体打印功能，可直接输出GB/T 14039固体颗粒污染等级，量程粒径范围包括1-200μm、2-400μm和2-750μm。仪表除可检测固体颗粒外，还可选配粘度和水分指标的检测。

三、液压油液颗粒计数器在风力发电机组液压系统中的典型应用场景

3.1系统加注前的油液检测

新液压油并不等于清洁油。运输、储存、分装过程中可能混入颗粒。按照GB/T 45854-2025《风能发电系统 风力发电机组液压系统》4.3.11章节规定，注入系统的液压油，清洁度应不低于GB/T 14039规定的Class 20/18/15等级，避免不合格油液进入系统。推荐使用BTP8300进行检测。

3.2运行过程中监测

根据GB/T 45854-2025《风能发电系统 风力发电机组液压系统》规定，运行过程中的液压油清洁度等级不大于8级。海上风电机组、偏远地区机组或关键大容量机组，推荐安装BT8500在线式油液颗粒计数器。传感器通过旁路接入回油管路，数据通过 Modbus、RS485或 4-20 mA 接入相关系统。系统设置预警和报警值，实现远程油液健康管理。

3.3液压系统冲洗效果验证

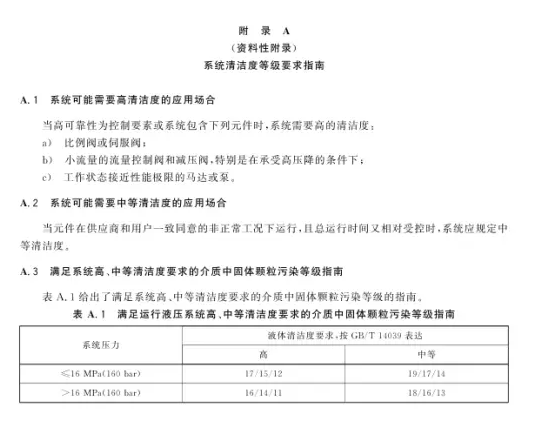

液压系统需进行冲洗，冲洗的主要目的是为达到用户或供应商要求的系统或元件清洁度等级。对于未规定清洁度等级的情况，可参考GB/T 25133《液压系统 总成管路冲洗方法》附录A的系统清洁度等级要求指南。

四、常见问题FAQ

问：液压油液颗粒计数器可以测水吗？

答：Bebur巴倍尔BTP8300和BT8500可以用于测量水中的颗粒物，如自来水、去离子水、乙二醇/丙二醇冷却液等。

问：液压油液颗粒计数器能测出水分和粘度吗？

答：一般不能，颗粒计数器只统计固体颗粒。Bebur巴倍尔BTP8300便携式液压油液颗粒计数器可选择将相关传感器集成在一起，实现颗粒污染度、粘度以及水分指标的检测。标准配置只能检测油液颗粒污染度。

问：油液颜色深会影响测量吗？

答：光阻法对透光性有一定要求。若油液严重炭黑或污染，可能影响精度，需先过滤/稀释处理。

问：多久检测一次比较合理？

答：关键机组建议每1-3个月检测一次；海上或偏远机组可安装在线液体颗粒计数器连续监测。大修或换油后应立即检测。

结语

GB/T 45854-2025《风能发电系统 风力发电机组液压系统》 已经明确了注入油液清洁度、运行过程中的清洁度等级以及测试方法。液压油液颗粒计数器作为核心检测手段，能够帮助风电场在新油验收、冲洗验证、定期巡检和在线监测中实现数据化管理，降低变桨、偏航、制动系统故障风险，提升机组可利用率和安全性。
