Bebur巴倍尔油液颗粒计数器在电厂涡轮机油维护管理中的应用

摘要

涡轮机油（透平油）承担着电厂汽轮机/水轮机/燃气轮机系统的润滑、冷却、调速、密封等重要功能，油中固体颗粒会加速轴承磨损、堵塞滤网、导致伺服阀卡涩，威胁机组安全运行。油液颗粒计数器作为快速定量检测手段，在涡轮机油新油验收、系统冲洗、运行监测中发挥着关键作用。

本文依据GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》，为大家介绍油液颗粒计数器在电厂涡轮机油维护管理中的应用。

一、涡轮机油颗粒污染来源及危害

电厂涡轮机油系统颗粒杂质来源分为四大类：

外来侵入：新油运输储存带入颗粒；油箱呼吸器吸入粉尘；检修拆装时管道、轴承箱残留焊渣、铁锈、密封碎屑。

设备内部磨损生成：轴瓦、齿轮、联轴器、调节滑阀摩擦剥落金属磨粒，是机组早期故障重要特征颗粒。

油液劣化衍生：油氧化、进水乳化产生油泥、漆膜、胶质颗粒，极易堵塞滤器、黏附伺服滑阀。

滤油设备引入：滤油机滤芯破损，脱落纤维、活性炭颗粒二次污染油系统。

颗粒污染对涡轮机油的危害：

轴承磨损：颗粒进入轴瓦间隙，划伤巴氏合金，引发振动超标；

调速系统卡涩：颗粒堵塞电液伺服阀、错油门，导致调节失灵；

滤网堵塞：增加油泵负担，降低润滑和冷却效果；

加速油品劣化：金属颗粒催化氧化，缩短油液寿命。

因此，控制涡轮机油颗粒污染度是保障电厂汽轮机/水轮机/燃气轮机系统安全经济运行的重要措施。

二、液压油液颗粒计数器工作原理及品牌介绍

2.1工作原理

油液颗粒计数器采用遮光法（光阻法）检测油液内部固体颗粒，实时量化油液清洁度。油样以恒定流速通过传感器窗口，激光或光源照射油液。颗粒通过时遮挡光线，光电接收器产生脉冲信号。脉冲幅值与颗粒尺寸成正比，脉冲数量对应颗粒数量。仪器按尺寸通道统计并计算单位体积颗粒数。

2.2品牌介绍

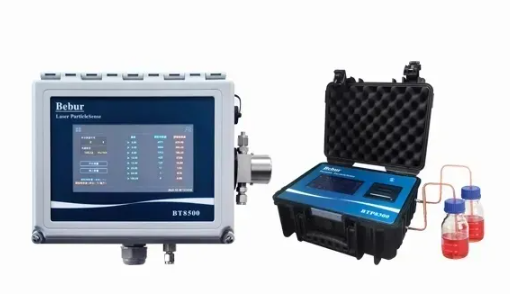

Bebur巴倍尔品牌总部在英国伦敦，公司一直致力于专业水质分析仪、气体检测仪、颗粒计数器的的研发、制造和服务，2008年进入中国市场，2020年成立中国公司-巴倍尔特仪表有限公司。目前Bebur巴倍尔旗下有两款油液颗粒计数器，分别为BT8500在线式和BTP8300便携式。

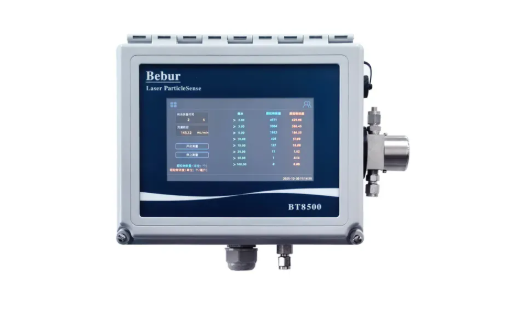

BT8500在线式油液颗粒计数器量程范围包括1-200μm、2-400μm和2-750μm，标准8个粒径检测通道，工作温度5-70°C，仪表内置校准功能，高精度现场校准，无需返厂，数据可通过4-20mA，RS458接入PLC或相关平台，实现污染度实时报警。

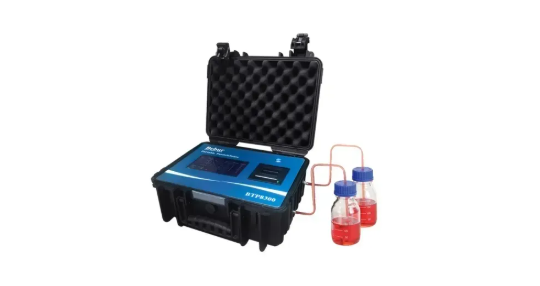

BTP8300便携式油液颗粒计数器内置打印机，具有数据绘图、整体打印功能，可直接输出GB/T 14039固体颗粒污染等级，量程粒径范围包括1-200μm、2-400μm和2-750μm。仪表除可检测固体颗粒外，还可选配粘度和水分指标的检测。

三、油液颗粒计数器在电厂涡轮机油维护管理中的应用

3.1新油验收

根据GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》，在新油交货时，应检验清洁度（颗粒污染等级），确保其符合GB 11120标准要求。

GB 11120-2011《涡轮机油》规定：

L-TSA和L-TSE汽轮机油A级清洁度等级不大于-/18/15。

TGA和L-TGE燃气轮机油清洁度等级不大于-/17/14。

L-TGSB和L-TGSE燃/汽轮机油清洁度等级不大于-/17/14。

3.2运行油质量标准

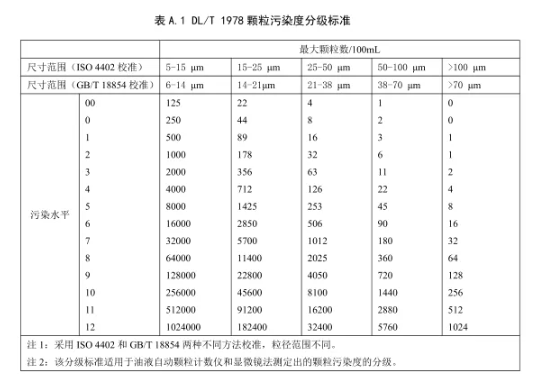

GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》规定，运行中涡轮机油的清洁度标准应符合GB/T 7596的要求。GB/T 7596《电厂运行中涡轮机油质量》规定的颗粒污染等级（DL/T 1978）为≤8级。

油系统检修后机组启动前，涡轮机油的颗粒污染等级应不大于7级的要求。

3.3运行中涡轮机油的监督

GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》规定，当新油注入设备后，应在油系统内进行油循环冲洗，并外加过滤装置过滤。在系统冲洗过滤过程中，应取样测试颗粒污染等级，直至测试结果达到7级或设备制造厂的要求，方能停止油系统的连续循环。

3.4涡轮机油再生与使用

根据GB/T 44657-2024《涡轮机油再生与使用导则》，当涡轮机油颗粒污染等级＞8级，应对劣化涡轮机油进行净化处理或再生处理，处理后其颗粒污染等级符合≤8级要求，可在涡轮机润滑系统中再次使用。

3.5换油

涡轮机油运行中因油质劣化需要换油时，应提高油温至60℃，进行油系统循环。循环24h后，停止油系统运行，并立即将油系统中的劣化油排放干净。

用冲洗油将油系统彻底冲洗，冲洗过程中应取油样化验，冲洗后冲洗油质量不得低于运行油标准。

将冲洗油排空，应更换油系统及旁路过滤装置的滤芯后再注入新油，进行油循环，直到颗粒污染等级≤8级。

依据标准：GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》

3.6油系统的冲洗

新机组在安装完成后、投运之前应进行油系统冲洗，油系统全部设备和管道冲洗应达到合格的颗粒污染等级。

冲洗油应具有较高的流速，应不低于系统额定流速的两倍，并且在系统回路的所有区段内冲洗油流都应达到紊流状态。应提高冲洗油的温度，并适当采用升温与降温的变温操作方式。在大流量冲洗过程中，应按一定时间间隔从系统取油样进行油的颗粒污染等级分析，直到系统冲洗油的颗粒污染度达到7级。

依据标准：GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》

3.7冲洗油洁净度监测与评定

监测冲洗油的颗粒污染等级是监督冲洗过程的重要手段的依据。冲洗油的颗粒污染等级应不大于７级的要求或符合制造厂的要求。

依据标准：GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》

注：对大型机组或重要系统，可安装在线液体颗粒计数器，实时监测油中颗粒数量变化，数据接入DCS 系统，实现超标报警和趋势分析。其他场景可直接使用便携式液体颗粒计数器进行检测。

四、常见问题解答FAQ

问：运行中涡轮机油颗粒污染等级大于8级的原因和处理措施？

答：原因主要有补油时带入颗粒、系统中进入灰尘、系统中锈蚀或部件有磨损、精密过滤器未投运或失效以及油质老化产生软质颗粒；处理措施为查明和消除颗粒来源，检查并启动精密过滤装置、清洁油系统，必要时投入油再生装置。

问：运行中涡轮机油清洁度多久检测一次？

答：依据GB/T 14541-2017《电厂用矿物涡轮机油维护管理导则》，投运一年内，颗粒污染等级检测周期为一个月，投运一年后，检测周期为3个月。

问：油液颜色深会影响测量吗？

答：光阻法对透光性有一定要求。若油液严重炭黑或污染，可能影响精度，需先过滤/稀释处理

问：在线颗粒计数器应安装在什么位置？

答：通常安装在回油管路或旁路上，压力稳定、油温适中，避开气泡和死区。安装前应评估系统流量和压力范围。

结语

电厂涡轮机油的颗粒污染度是影响机组安全经济运行的关键指标，油液颗粒计数器作为快速、定量的检测工具，在涡轮机油的新油验收、系统冲洗、运行监测中发挥着不可替代的作用。电厂应结合便携式与在线监测手段，建立全流程清洁度管理体系，确保汽轮机系统长期稳定运行。
