在线颗粒清洁度检测仪(BT8500)在液冷接头清洗中的应用

摘要

液冷系统的可靠性高度依赖于冷却回路的清洁度。液冷接头作为系统中最频繁操作的部件，其内部污染的精准检测是保障系统安全运行的关键环节。传统离线检测方法存在时间长、结果滞后、易受二次污染干扰等不足。Bebur巴倍尔BT8500在线颗粒清洁度检测仪通过光阻法原理实现实时连续监测，能够即时反馈清洗过程中的洁净度状态。本文系统分析BT8500在线颗粒清洁度检测仪的技术原理，阐述其在液冷接头清洗中的典型应用场景与核心价值。

一、引言：液冷系统中的“隐形杀手”

随着AI算力中心、新能源汽车、储能系统等领域功率密度持续攀升，液冷技术已成为高效散热的核心方案。但在实际工程实践中，液冷系统的故障往往并非源于散热器件的设计缺陷，而是由管路接头内残留的微米级颗粒污染物所引发。许多液冷系统在调试或运维阶段出现的泄漏、散热失效、部件磨损等故障，追溯源后都会发现，根源正是接头清洁度问题，而这一细节往往在前期的检测中被忽视。

这一问题的严峻性在行业数据中得到了印证，超过60%的液冷系统早期故障可追溯至清洁度失控。在液冷接头内部，密封面和接口内壁精度极高，管路中常见的弯折和拐角结构极易成为污染物的“藏身之处”。

液冷接头清洁度正从行业性挑战演进为决定系统可靠性的核心变量。BT8500在线颗粒清洁度检测仪为这一难题提供了从“离散抽检”到“全时监测”的关键技术手段。

二、颗粒污染的来源与危害

2.1 污染物的来源

液冷接头中颗粒污染物的来源贯穿产品全生命周期。生产环节中，接头加工时残留的金属切屑、机加工粉尘是主要污染源，管路的裁切工序也会产生大量金属碎屑，这些颗粒极易进入流道且难以彻底清除。焊接工序产生的焊渣、飞溅物和未清理的助焊剂构成另一类典型污染物。

装配环节中，密封件在安装时可能因摩擦产生橡胶碎屑和纤维状颗粒。装配环境中的灰尘、操作人员引入的杂质等外部污染物也不容忽视。与此同时，运输和存储过程的防护不到位，也是外部污染物进入系统的重要途径。

2.2 物理堵塞与流量衰减

在微通道液冷板中，流道宽度已压缩至毫米级以下。一颗直径仅50微米的金属颗粒，就足以卡滞在流道拐角处，导致对应散热区域冷却液断流。这类污染物的物理堵塞效应可以分为三个层次——颗粒在接头密封面处堆积，破坏密封完整性，引发冷却液泄漏；在管路拐角和接头接口处积聚，缩小流通截面积，增加流阻，降低散热效率；在冷板流道的细微通道中形成阻塞，严重时导致芯片过热降频，甚至因热失控而损坏。

2.3 部件磨损与化学腐蚀的连锁效应

硬质颗粒随冷却液高速循环时，会持续磨损水泵叶轮、密封件和接头密封面，加速系统泄漏与性能衰退。密封圈的加速老化又会释放更多颗粒物，形成“磨损—释放—加剧磨损”的正反馈。

化学腐蚀机制同样不容小视。残留的金属离子或活性物质会诱发电化学腐蚀，持续侵蚀接头金属壁面，不断生成新的腐蚀产物，陷入“堵塞—腐蚀—更多颗粒”的恶性循环。当腐蚀产物随冷却液进入系统，流体会呈现浑浊状态，过滤器堵塞速度加快，压差快速攀升，导致过滤器旁通阀开启，使未经过滤的污染冷却液直接进入核心散热区域，造成系统性能不可逆下降。

下一代液冷系统对清洗精度的要求已出现质的跳变——从早期产业标准仅需150μm，到如今明确要求残留控制必须提升至25μm级别。这不仅是简单的数字变化，更是对制造工艺的全面重构。洁净度管控已成为AI算力基础设施的前置必要条件。

三、清洗工艺与清洁度检测方法演进

3.1 主流清洗工艺

液冷接头的清洗工艺已发展出一整套完整的技术体系。超声波清洗是当前行业的主流工艺，一个完整的清洗流程通常包括：高压喷淋粗洗去除大颗粒污物，超声波粗洗配合抛动以加速污物脱离，超声波精洗进一步去除细微污染物，随后进行纯水漂洗和脱水干燥处理。

针对更复杂结构的液冷接头，部分厂商研发了更为精细的专业化清洗设备，可精准设定清洗压力、流量、次数与时间，支持多种清洗与烘干模式，内置高精度过滤系统能有效去除介质杂质，确保工件清洗过程中不受二次污染。部分设备集成正冲、反冲、脉冲、振动与气蚀清洗等多模式复合清洗工艺。

然而，上述所有清洗工序面临一个关键制约：如何验证清洗效果是否真正达标？这正是清洁度检测的核心入口。

3.2 传统检测方法的局限

传统的清洁度检测方法以离线方式为主。流程一般是将待测部件通过萃取设备将颗粒污染物转移至滤膜，再将滤膜置于显微镜下进行扫描、计数和分类。该方法能提供较为详细的颗粒数据，但存在四个显著的局限性。

其一，检测周期长，取样—萃取—制样—扫描分析的完整流程通常需要数小时甚至一整天，无法满足快速产线的检测需求。其二，结果滞后，等检测报告出来时，清洗工序可能已产出多个批次的漂回件，问题发现时已产生批量不合格品。其三，易受环境粉尘干扰，检测过程中的外部空气颗粒可能混入滤膜，导致数据失真。其四，难以进行动态跟踪，离线检测只能反映单一时间点的状态，无法捕捉清洗过程中洁净度的连续变化趋势。

四、BT8500在线颗粒清洁度检测仪技术的原理与优势

4.1 技术原理与构成

BT8500在线颗粒清洁度检测仪的核心技术基础是光阻法（也称遮光法或光消减原理）。该原理的实现方式如下：高稳定性半导体激光器产生高度准直且聚焦的激光光束，液体样品管路导向使流体垂直穿过激光光束。当样品中存在的悬浮颗粒随液体流经光束时，颗粒会部分或完全阻挡激光的入射光，造成光电接收器接收的光强度瞬时衰减。光强的下降幅度与颗粒的投影面积呈正相关，由此可换算出颗粒的等效直径尺寸。

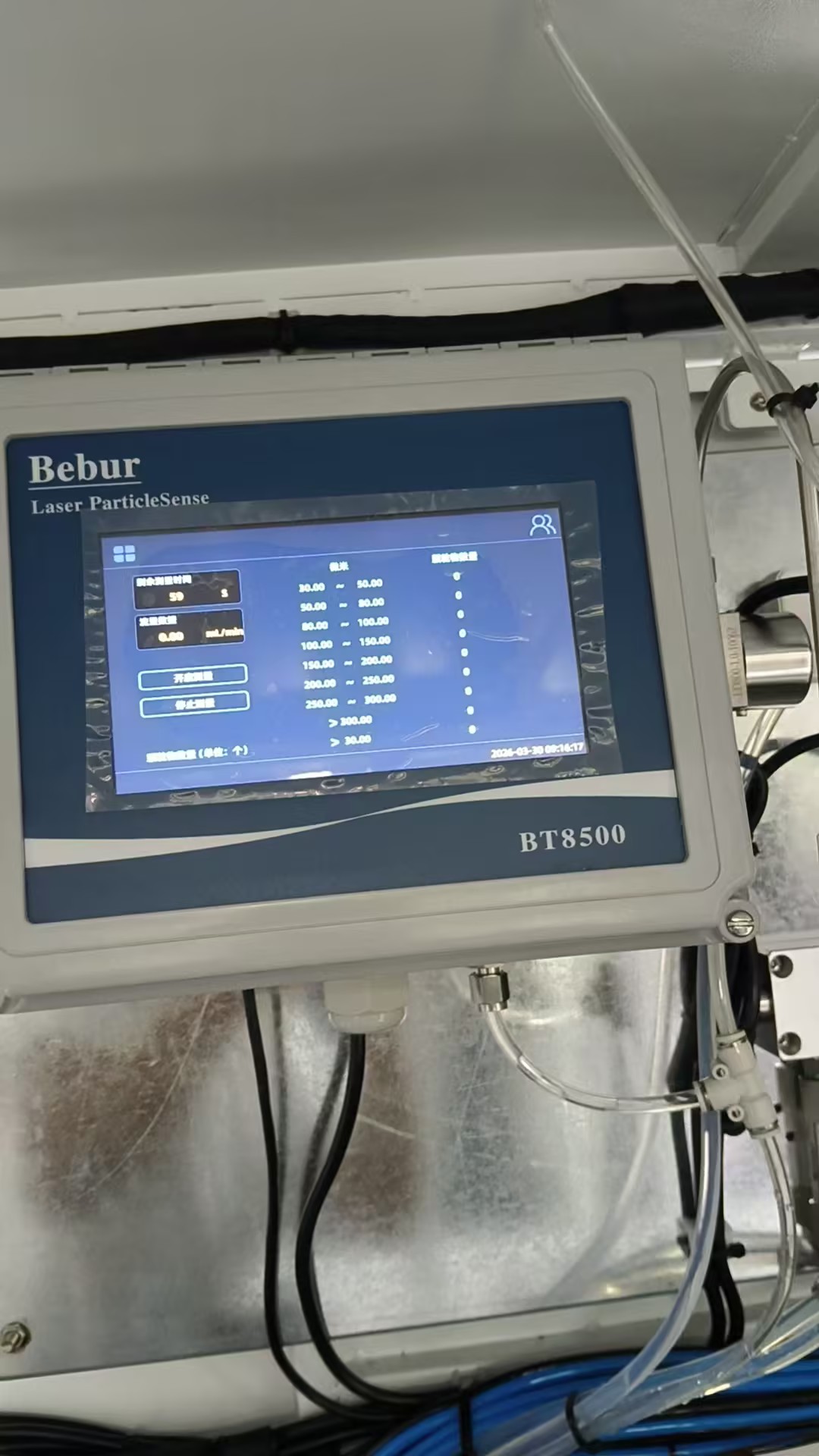

光电转换器将瞬时光强变化转化为电压脉冲信号，电脉冲的数量正比于流经光束的颗粒数量，脉冲幅度正比于颗粒的大小。微处理器和专用计数电路实时采集并处理这些信号，按照设定的粒径通道将颗粒分类计数（如检测通道可配置为2微米、3微米、5微米、10微米、15微米、25微米、50微米、100微米等多个尺寸区间）。

4.2 在线检测相比离线方式的本质优势

在线颗粒清洁度检测仪相较于传统离线方法具有根本性的技术优势，主要表现在以下几个关键维度：

第一，实时性和连续性。在线设备直接安装在管路中，提供不间断的洁净度监测数据，消除了从取样到分析的所有延迟环节，即时反映液体的污染状态。

第二，数据颗粒度更精细。在线设备能够将时间维度上的离散采样数据转化为连续的实时数据流，为分析和优化清洗周期提供了详细的数据支撑。

第三，消除取样误差和环境干扰。在线检测的液体直接来自主回路，没有取样过程和样品运输环节介入，不受外部空气环境中悬浮颗粒的污染，检测结果的真实性和稳定性得到根本性改善。

第四，兼容工业自动化系统。大多数在线液体颗粒计数器配备RS485 Modbus RTU数字通信接口，能无缝集成到产线的监控和数据采集系统中，实现数据自动记录、集中管理和报警联动控制。

五、BT8500在线颗粒清洁度检测仪在液冷接头清洗中的典型应用场景

5.1 清洗过程的实时验证

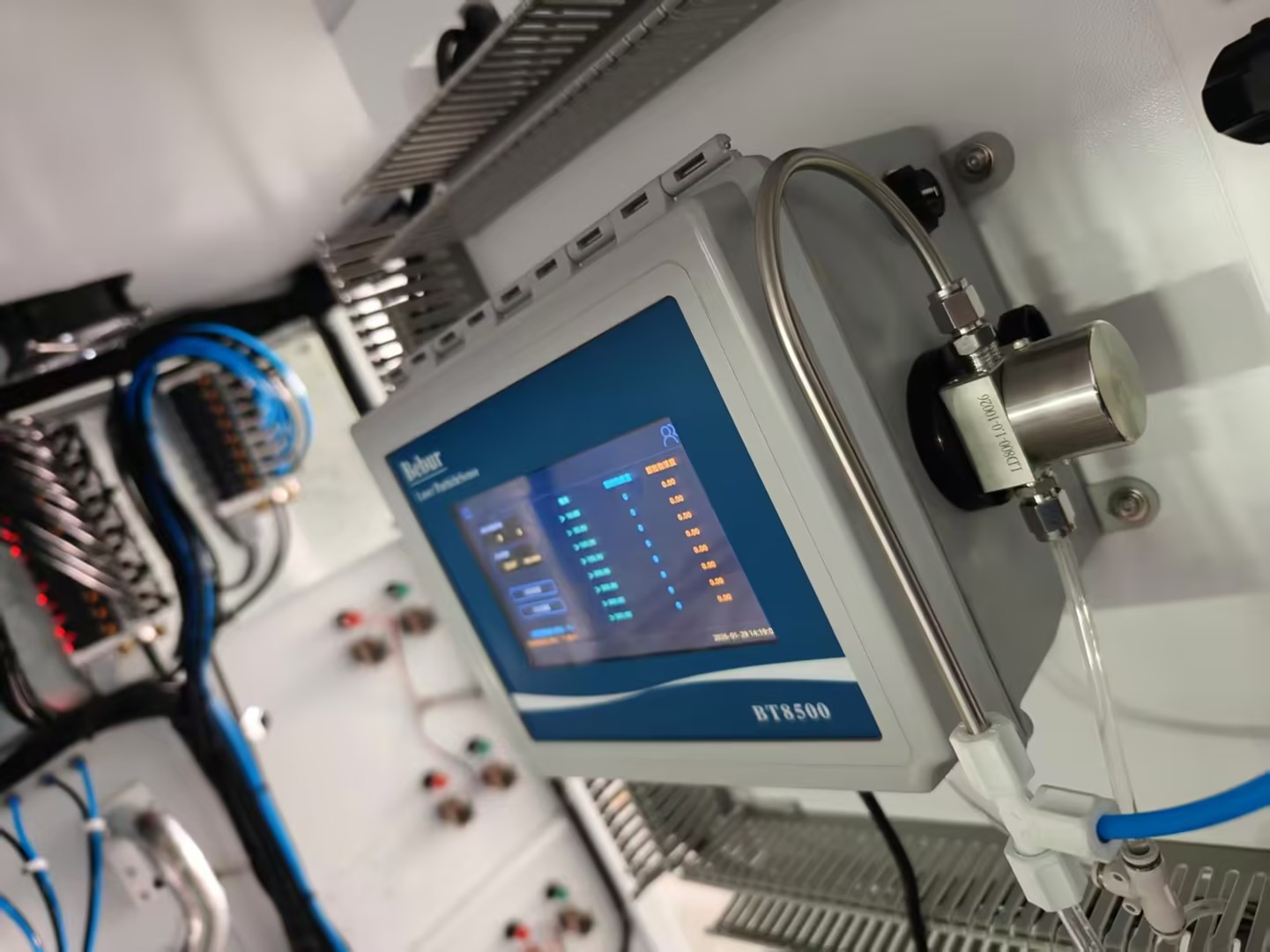

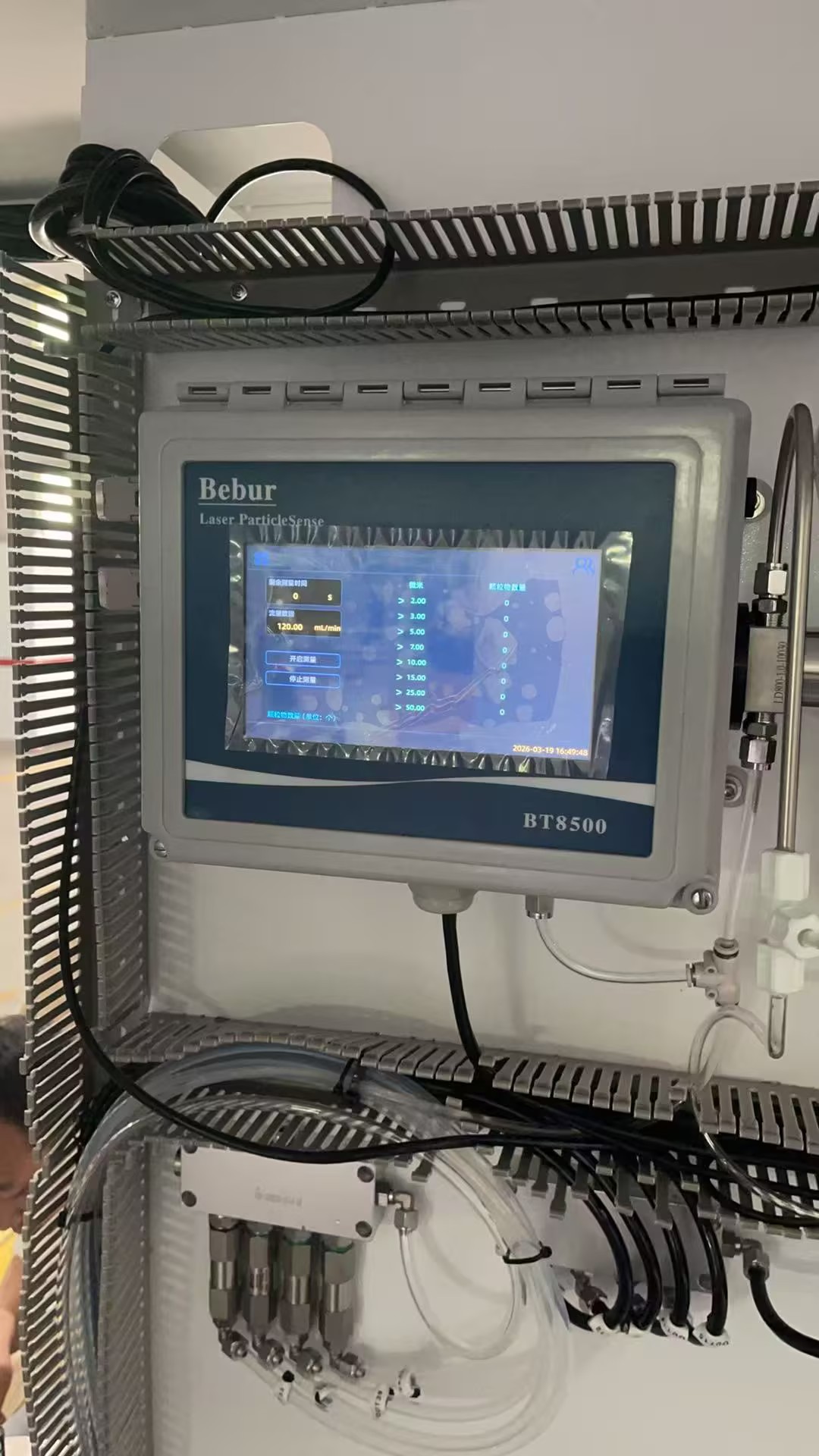

BT8500在线颗粒清洁度检测仪对液冷接头清洗工序的实时效能验证。在产线中清洗设备之后串联安装在线颗粒传感器时，操作人员可以依据实时洁净度数据做出精确决策。

与传统的定时恒量清洗工艺不同，在线实时反馈引导的清洗策略具备高度灵活的自适应性，可根据实时数据完成清洗，消除因待洗对象初始污染程度差异导致的工艺时间浪费。

BT8500在线颗粒清洁度检测仪支持的报警功能可以在读数突然升高时立即预警，提示过滤器失效、管路二次污染或清洗液循环系统堵塞等异常情况，便于操作人员第一时间进行干预，避免不合格品批量生产。

5.2 作为判定清洗完成的核心指标

BT8500在线颗粒清洁度检测仪为清洗是否合格提供了客观、量化的判定依据，让判定从依赖经验判断变为可追溯的数据指标。对于要求严苛的数据中心液冷系统，行业标准规定需持续监测冲洗液的颗粒计数和导电率直至指标符合阈值-。在线传感器输出的ISO 4406等标准等级报告能够自动与设定的目标等级进行比较，据此触发停止清洗的指令，并为后续的质量文档提供可追溯的关键过程数据。

5.3 从离散抽检到全数监控

在传统检验体系中，一般只对每个批次清洗的接头实施抽检（比如N=10抽1件或更多），这种方法无法排除漏检样品不合格的隐藏风险。在线颗粒清洁度检测仪将液冷接头的清洗质量监控模式从分段抽检改变为全数监控，每一个流经检测单元的接头在所有工位上的清洗全过程暴露在有效监测之下。

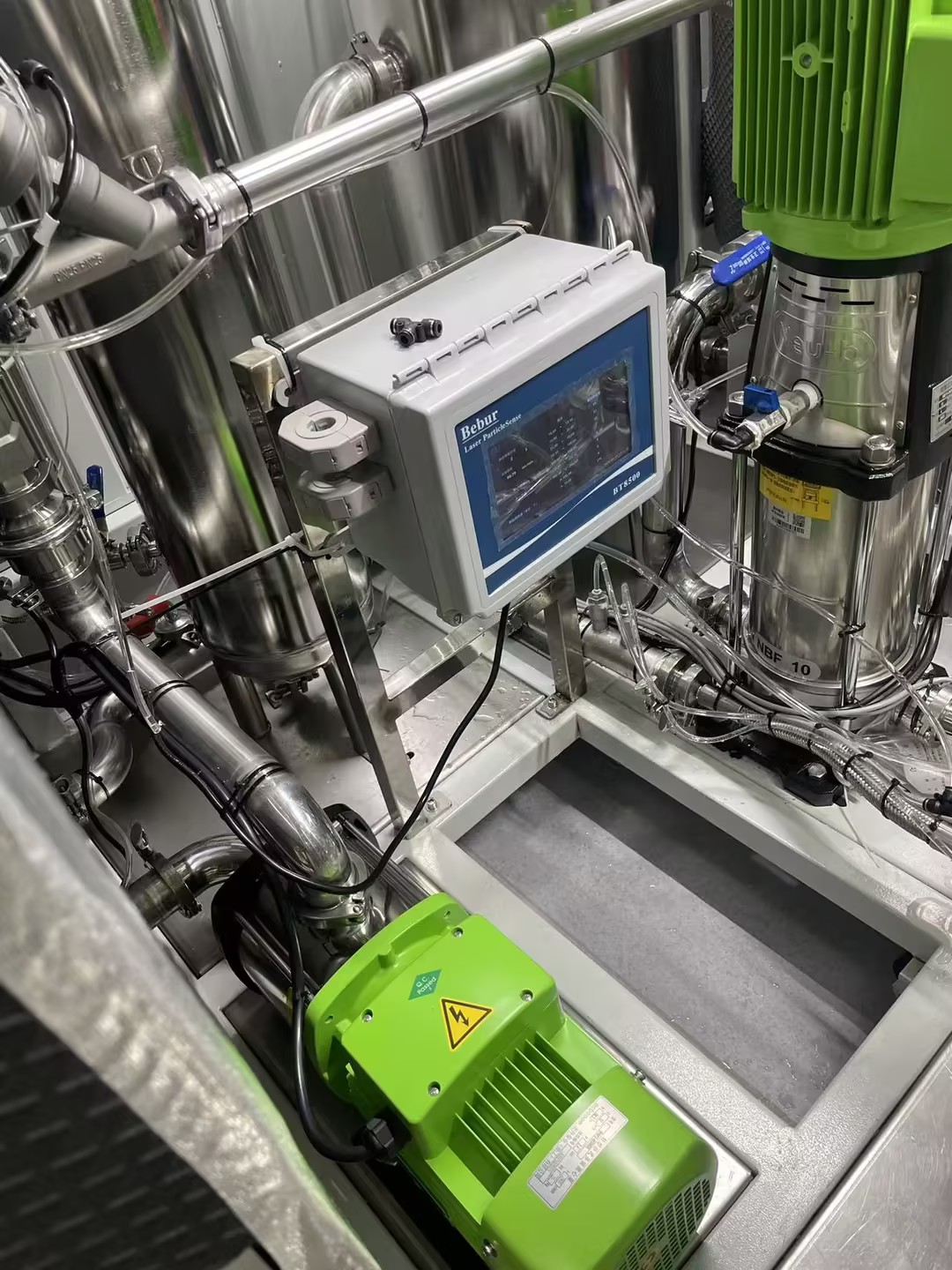

注：Bebur巴倍尔BT8500在线颗粒清洁度检测仪已在多个液冷组件（水冷板、快接头、管路、换热器、分集水器等）生产厂家得到广泛的应用，涉及到的应用地区有江阴，昆山，丹阳，苏州，杭州，东莞，惠州，深圳、广州等。

六、结语

液冷接头作为冷却液循环的“咽喉要道”，对清洁度控制的实现与否直接影响AI数据中心、新能源汽车等功率密集型设备的热管理效果和服役寿命。本文阐述了BT8500在线颗粒清洁度检测仪的技术机理及其在清洗过程中的应用场景，突出说明了该技术在保障液冷系统可靠性中的核心价值。

从实时的清洗过程监测和判断清洗完成的标准，到全数检测的实现，在线颗粒清洁度检测仪为液冷接头清洁管控提供了技术基础。随着检测精度继续提升、人工智能技术的深化整合和行业标准化体系的逐步成熟，清洁度检测仪将在液冷系统全生命周期的洁净度管理中发挥日益重要的作用。
