BT8500液体颗粒计数器在液冷软管洁净度检测中的应用

核心结论：冷板式液冷系统中，连接软管承担着冷却工质传输与设备连接的双重功能，其内部洁净度直接关系到冷板微通道的流通安全与系统长期可靠性。Bebur巴倍尔BT8500液体颗粒计数器采用光阻法检测原理，配合标准化去离子水冲洗法，可精准检测软管冲洗液中的颗粒数量和大小，直接匹配“最大直径不大于50μm”的洁净度判定标准，是液冷行业零部件洁净度管控的核心检测设备。

一、引言

冷板式液冷系统中，主管路通过软管连接冷却工质供回歧管与环网，分支管路通过软管连接冷却工质供回歧管与冷板，连接软管承担传输冷却介质、连接设备和部件，具备导热、散热、耐高温、耐腐蚀、以及保持密封性等性能，确保系统的正常运行和高效散热。

软管内壁在生产、储运和安装过程中可能残留金属碎屑、焊接氧化皮、塑胶颗粒及环境浮尘，一旦随冷却液进入冷板微通道，轻则造成局部流道堵塞引发热失控，重则磨蚀密封组件诱发漏液，直接威胁核心设备的运行安全。行业统计表明，超过60%的液冷系统早期故障与固体颗粒污染直接相关。

当前主流液冷冷板的微通道宽度普遍在50-100μm区间，意味着任何超过50μm的颗粒都存在堵塞微通道的风险。在此背景下，对液冷软管进行洁净度测试，以量化手段验证其内部颗粒残留是否满足工程阈值，成为液冷系统质量管控的刚性需求。液体颗粒计数器凭借其单颗粒级的高精度粒径分辨与计数能力，为这一测试提供了核心技术支撑。

二、液冷软管洁净度测试方法及标准

来源：《数据中心冷板式液冷测试验证技术白皮书》。

测试目的：测试软管的洁净度。

测试方法：采用去离子水作为测试媒介，将测试样品接入试验设备，测试样品前后设置滤网密度为50μm的过滤器，去离子水经过水泵加压后冲洗测试样品内部，冲洗时间1min，收集测试样品出口处过滤器滤网前（即流动方向上游）的水样，采用液体颗粒计数器对试验开始及结束后对去离子水进行分析。

测评标准：要求冲洗连接系统各组成部件前后的去离子水中的杂质颗粒最大直径不大于50μm。

注：《数据中心冷板式液冷测试验证技术白皮书》由中国通信工业协会数据中心委员会、中国计量科学研究院主编，液冷产品厂家、集成商、液冷数据中心业主、检测实验室等众多单位参编。

三、BT8500液体颗粒计数器检测原理与系统测试方案

3.1 核心检测原理

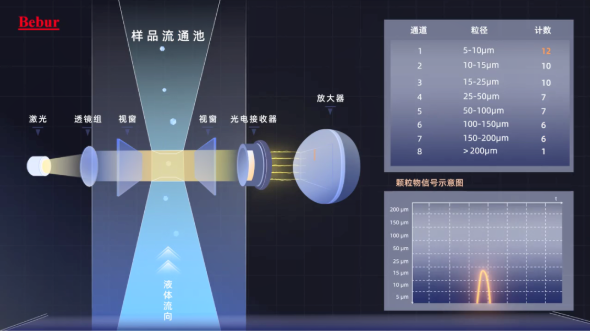

BT8500液体颗粒计数器的核心检测原理是光阻法（Light Extinction/Blockage Method），属于单颗粒光学传感技术（SPOS）的典型应用。

检测时，待测液体以恒定流速通过横截面极小的流通池。当液流中没有颗粒通过时，光电探测器接收到的光强保持恒定，输出稳定的基准电压信号。当颗粒随液流经过检测光束时，颗粒对光束产生遮挡效应，光电探测器接收到的光强瞬间减弱，产生一个负向电压脉冲。脉冲的幅度与颗粒的有效遮挡面积（即等效粒径）成正比，脉冲的个数则对应通过检测区域的颗粒数量。通过对脉冲信号的幅度和频率进行实时分析，仪器即可输出不同粒径档位的颗粒计数结果和粒径分布数据。

BT8500液体颗粒计数器可直接输出≥5μm、≥10μm、≥25μm、≥50μm 等多通道颗粒计数结果，匹配液冷软管 50μm 洁净度判定需求。

3.2 系统测试方案

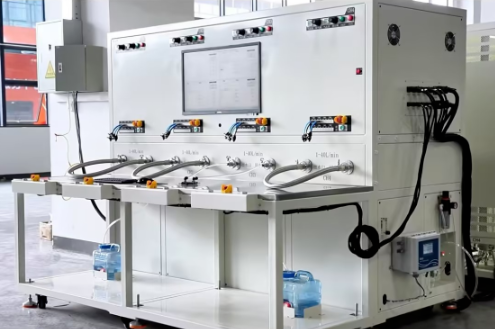

整套测试系统由流道清洗设备和Bebur巴倍尔液体颗粒计数器构成，如图所示。

流道清洗设备：提供稳定压力、稳定流量的洁净去离子水，保证冲洗条件一致，检测结果可重复；前置50μm 精度过滤器，保障进水颗粒远低于限值，消除介质干扰；适配不同规格、不同接口形式的液冷软管，快速装夹，密封可靠。

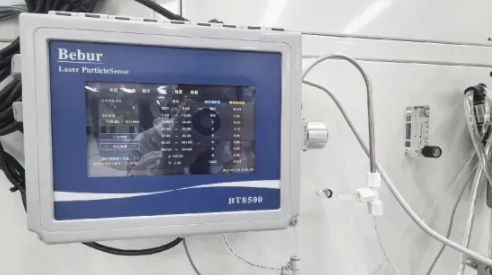

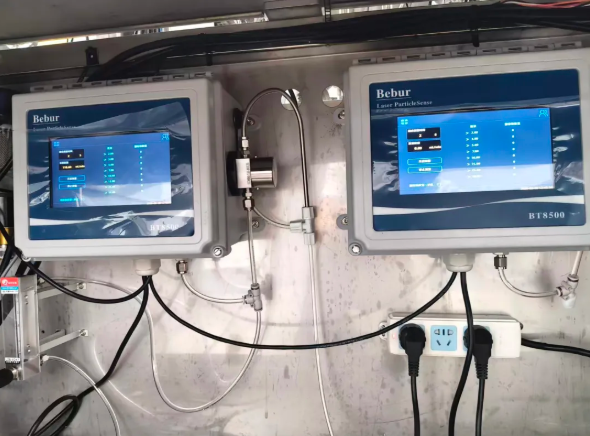

液体颗粒计数器：核心检测单元，精准检测水样中颗粒粒径分布与直径，自动生成检测报告。

3.3 BT8500液体颗粒计数器核心参数

检测范围：1-200μm；2-400μm；2-750μm

检测原理：激光光阻法原理检测

工作温度：5-50°C（标准型）；5-70°C（高温型）

显示通道：标准8通道，可选16、24、32通道

去气泡装置：带

四、相较于传统检测方式的核心优势

精准匹配判定标准：可直接识别颗粒直径，精准对应“最大颗粒≤50μm”的合格要求，检测结果直接作为判定依据，无需人工换算。

检测效率大幅提升：单样检测远快于称重、显微镜法，适配软管规模化生产的批量出厂检验，提升质检产能。

结果客观可重复：自动化检测，消除人为读数误差与视野限制；相同冲洗条件下结果一致性好，适合不同批次、不同供应商的横向对比。

五、核心应用场景

软管出厂洁净度检验：生产厂家成品出厂质检，杜绝不合格品流出。

客户入厂验收：液冷集成商、终端客户对采购软管进行入厂检测，把控零部件入口质量。

清洗工艺验证：验证不同清洗工艺、清洗参数的效果，优化清洗时间、压力、清洗剂配比，提升洁净度同时降低清洗成本。

系统总装冲洗验收：液冷系统总装完成后，可采用相同方法对全管路进行冲洗检测，验证系统整体洁净度。

六、常见问题解答FAQ

问：测试为什么使用去离子水？

答：去离子水杂质少，不会在测试过程中引入额外的颗粒干扰，能够最真实地反映软管内壁的颗粒脱落情况。此外，去离子水与软管材料化学兼容性好，不会因介质本身的化学反应产生沉淀物或腐蚀产物而干扰颗粒计数结果。

答：为什么液冷软管洁净度测试要以50 μm作为判定阈值？

答：50μm阈值的设定有明确的工程依据。当前主流液冷冷板的微通道宽度普遍在50–100μm区间，若管路中残留大于50μm的金属碎屑、焊渣、氧化皮或密封材料碎屑，在冷却液循环过程中极易堵塞冷板微通道，造成局部流量不足、芯片过热降频，严重时引发算力节点宕机。T/DZJN 524-2026《液冷数据中心设计要求》明确规定：系统管路应采用预制式设计，安装前管路内杂质颗粒度应≤50μm，CDU二次侧过滤器孔隙宜≤50μm。行业实践也表明，液冷行业清洁度指标正逐步收紧至50μm以下。

问：已经配置了50μm过滤器，为什么还要用液体颗粒计数器？

答：样品前的过滤器用于拦截冲洗液中可能存在的大于50μm颗粒，确保进入软管的水是洁净的，避免外部颗粒污染干扰测试结果。样品后的过滤器（即采样点所在位置）则截留从软管内壁剥离的所有颗粒，采样点设在该过滤器滤网前（流动方向上游），确保所采集的水样包含软管释放的全部颗粒。液体颗粒计数器可直接检测水样中所有颗粒的真实粒径，精准判定最大颗粒是否超标，是洁净度定量判定的核心设备，滤网仅作为辅助保护与截留手段。

问：液体颗粒计数器能测到多小的颗粒？

答：1μm。Bebur巴倍尔BT8500液体颗粒计数器的粒径测量范围为1-200μm；2-400μm；2-750μm，覆盖液冷管路50μm管控阈值区间。仪器可同时输出≥2μm、≥5μm、≥15μm、≥25μm、≥50μm、≥100μm等多个粒径通道的颗粒浓度数据。
