液冷pH/电导率/颗粒计数仪在分集水器出厂洁净度测试中的应用

依据标准：YD/T 7105-2026《冷板式液冷数据中心测试方法》、YD/T 6358-2025《冷板式液冷数据中心技术要求》、《数据中心冷板式液冷测试验证技术白皮书（2023年）》、GJB 420B-2005《航空工作液固体污染度分级》

一、分集水器洁净度要求与标准

分集水器（Manifold）是连接液冷冷量分配单元与液冷服务器冷板的装置，一般内置于机柜内，其功能为向各层冷板均匀分配冷却液流量，并汇集吸热后流出的冷却液，通过连接管路送至液冷冷量分配单元，其内部流道的洁净度直接决定了整个系统的可靠性。

YD/T 7105-2026《冷板式液冷数据中心测试方法》4.3分集水器4.3.11出厂洁净度测试规定：采用去离子水对分集水器进行循环冲洗10min以上，按照YD/T 6358的5.2节中对出厂清洗的技术要求进行合格判定。如未满足合格条件，应继续执行以上清洗作，直至满足要求。

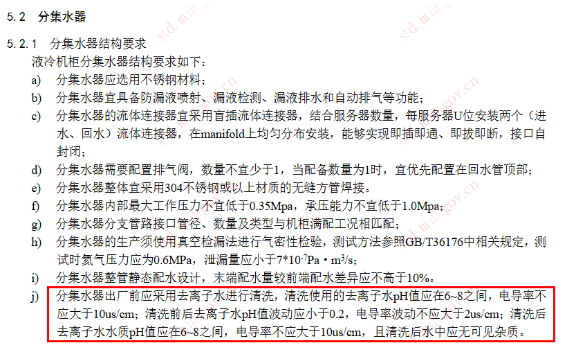

YD/T 6358-2025《冷板式液冷数据中心技术要求》5.2要求，分集水器出厂前应采用去离子水进行清洗，清洗使用的去离子水pH值应在6~8之间，电导率不应大于10us/cm；清洗前后去离子水pH值波动应小于0.2，电导率波动不应大于2us/cm；清洗后去离子水水质pH值应在6~8之间，电导率不应大于10us/cm，且清洗后水中应无可见杂质。

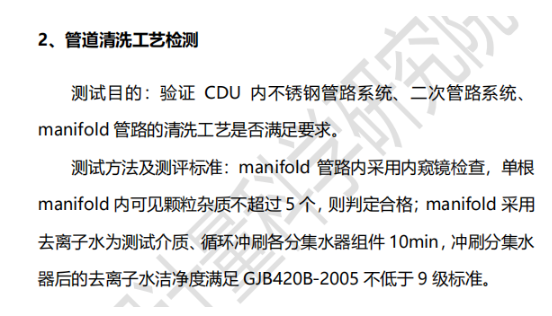

《数据中心冷板式液冷测试验证技术白皮书（2023年）》分集水单元（manifold）管道清洗工艺检测规定：manifold采用去离子水为测试介质、循环冲刷各分集水器组件10min，冲刷分集水器后的去离子水洁净度满足GJB 420B-2005不低于9级标准。

二、分集水器洁净度检测解决方案

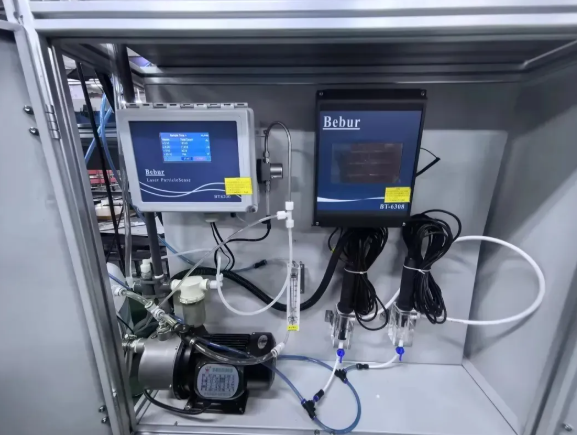

根据YD/T 7105-2026、YD/T 6358-2025以及白皮书要求，分集水器出厂洁净度需要同时管控pH、电导率、固体颗粒污染三大维度。针对这一行业要求，Bebur巴倍尔推出了pH/电导率/颗粒计数一体化检测方案，将液体颗粒计数器（BT8200/BT8500）、BS-PHS276液冷pH传感器和BS-EC350液冷电导率传感器进行一体化集成，安装于流道清洗设备循环管路旁路，不切断主管道，不影响原有清洗工艺运行，为分集水器的出厂洁净度测试提供了精准、高效的量化手段。

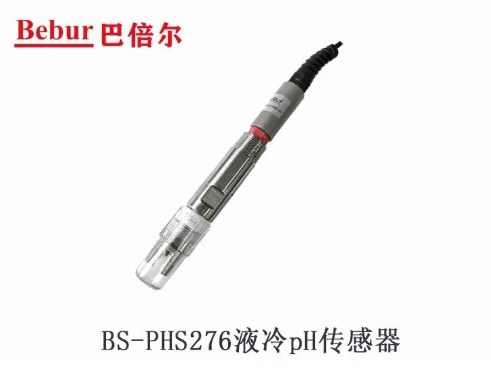

2.1 BS-PHS276液冷pH传感器

Bebur巴倍尔BS-PHS276液冷pH传感器采用玻璃电极技术，搭配高精度信号处理芯片，能够实现对pH值的精准测量。设备量程0-14pH，工作温度0-80℃（带温度补偿），精度±0.02，T90响应时间≤20s，兼容去离子水、乙二醇、丙二醇等多种介质，满足 YD/T6358-2025 中 pH 6-8以及清洗前后波动＜0.2的指标判定。

2.2 BS-EC350液冷电导率传感器

Bebur巴倍尔BS-EC350液冷电导率传感器量程为0-20μs/cm（0-200μs/cm、0-1000μs/cm、0-2000μs/cm可选），电导常数K=0.01，工作温度0-100℃（带温度补偿），精度±1.5%FS，支持4-20 mA/RS485输出，兼容去离子水、乙二醇、丙二醇等多种介质，满足 YD/T6358-2025 中电导率不应大于10us/cm以及清洗前后波动＜2us/cm的指标判定。

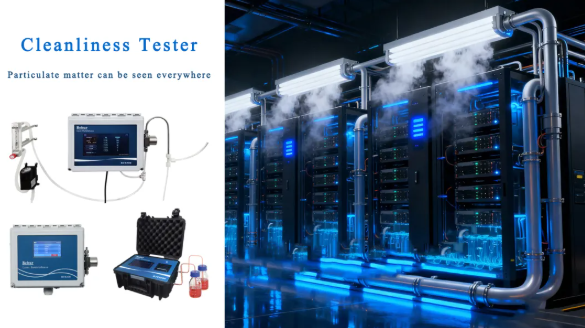

2.3 Bebur巴倍尔液体颗粒计数器（BT8200/BT8500）

Bebur巴倍尔液体颗粒计数器（BT8200/BT8500）采用激光光阻法原理，检测范围覆盖2-750μm，标配8个可自定义粒径通道，覆盖液冷行业重点管控的5μm、10μm、15μm、25μm、50μm、100μm等关键粒径。

《数据中心冷板式液冷测试验证技术白皮书（2023年）》要求冲刷分集水器后的去离子水洁净度满足GJB 420B-2005不低于9级标准。对于不低于9级标准判定，根据GJB 420B-2005固体污染度等级的确定原则，按(B-E)尺寸范围100mL工作液中颗粒数最高等级确定固体污染度等级，GJB 420B-2005的B-E尺寸范围分别对应>5μm、>15μm、>25μm、>50μm的颗粒数量统计。

Bebur巴倍尔液体颗粒计数器标配8个可自定义粒径通道，使粒径通道精确对齐GJB 420B-2005的B、C、D、E档位，按100 mL采样体积换算后直接与9级限值进行比对。此外，Bebur巴倍尔液体颗粒计数器可配备去气泡结构，可有效消除液冷流道冲洗过程中夹带微小气泡对颗粒计数的干扰，保证数据真实可靠。

注：目前液冷行业普遍要求液冷管路中不允许存在有＞50μm的颗粒。

三、Bebur巴倍尔pH/电导率/颗粒计数一体化检测方案技术优势

传统离线取样检测模式存在取样送检周期长、无法实时反馈清洗效果、出现问题时整批产品可能已完成生产等痛点。Bebur巴倍尔pH/电导率/颗粒计数一体化检测方案将三个维度的在线监测能力进行整合，具有以下技术优势：

规避离线取样带来二次污染：闭式循环原位在线检测，不需要反复取样，消除取样瓶、环境粉尘引入外来颗粒造成结果误判，测试数据更加真实可靠。

实时冲洗终点判定：依靠经验判断清洗是否结束，容易造成“清洗不足”导致残留，或“过度清洗”浪费水电。通过实时数据趋势进行判断，可以有效减少去离子水消耗，缩短质检节拍，适配分集水器批量出厂检验。

注：该方案已在BOYD宝德液冷零部件清洗工序中得到了实际应用。

四、常见问题解答FAQ

问：分集水器洁净度测试需要配置哪些设备？

答：根据YD/T 7105-2026、YD/T 6358-2025以及《数据中心冷板式液冷测试验证技术白皮书（2023年）》，分集水器出厂洁净度需要同时管控pH、电导率、固体颗粒污染。因此，分集水器洁净度测试需要配置pH/电导率/颗粒计数仪。推荐配置为“三合一”集成方案：BT8200或BT8500液体颗粒计数器 + BS-PHS276液冷pH传感器 + BS-EC350液冷电导率传感器。三台设备通过一体化集成安装于清洗循环管路旁路，实现颗粒污染度、离子纯度、酸碱度的同步监测。

问：循环冲洗过程中产生的气泡会不会影响颗粒计数结果？

答：会。气泡是光阻法颗粒计数的常见干扰源，气泡被激光照射时同样会产生脉冲信号，可能被误计为颗粒。Bebur巴倍尔液体颗粒计数器配备去气泡装置，可有效消除液冷流道冲洗过程中夹带微小气泡对颗粒计数的干扰。

问：pH电极在去离子水环境会不会测量不准？

答：BS-PHS276液冷pH传感器采用低阻抗玻璃膜，适配低电导率冷却液，解决漂移、响应慢痛点，带有自动温度补偿，消除温度波动对测量结果的干扰，内部信号隔离，抗数据中心复杂电磁环境干扰，可敏锐捕捉去离子水pH值的细微变化，实现对pH值的精准测量。

问：除分集水器以外，还可以测试哪些液冷零部件？

答：设备为通用液冷零部件洁净度测试平台，拓展适配：液冷软管、冷板、CDU 分配单元、快速接头、管路总成等零部件的循环冲洗洁净度测试。

五、结语

Bebur巴倍尔一体化pH/电导率/颗粒计数仪，可在同一套循环冲洗测试回路中同步采集pH、电导率、颗粒粒径分布数据，同时满足水质离子管控（YD/T 6358-2025）与颗粒污染等级判定（GJB420B-2005），匹配YD/T 7105-2026循环冲洗出厂洁净度测试流程；可实时判断冲洗终点，无需人工分批次取样化验，大幅提升分集水器出厂质检效率，是冷板式液冷分集水器出厂洁净度测试的一体化专用检测设备。
