在线颗粒计数器在溶气气浮（DAF）设备中的应用

溶气气浮（Dissolved Air Flotation,DAF）是水处理领域应用极为广泛的固液分离工艺，通过向水体中释放微米级气泡，使悬浮物、藻类、油类等污染物质粘附于气泡表面并上浮至水面，从而实现高效分离去除。气泡体积浓度（Bubble Volume Concentration,BVC）与气泡层厚度是衡量DAF设备运行性能、决定处理效率的核心参数。

然而，在实际工业规模的DAF装置中，这些关键参数的现场测量面临诸多挑战。气泡体积浓度通常通过水置换法进行评估，但该方法需要大型设备，在实际DAF设备中几乎无法直接实施。气泡层厚度在实验室和中试规模的透明DAF反应器中可用肉眼直接观察，但在全尺寸DAF装置中，由于结构限制，肉眼观察几乎不可能实现。

为应对上述挑战，我国制定了《微细气泡技术 环境应用 第1部分：溶气气浮(DAF)设备中使用在线颗粒计数器的检验方法》的国家标准，该标准规定了利用在线颗粒计数器测量气泡体积浓度和气泡层厚度的方法，为DAF设备的现场工艺性能检验提供了重要的技术支撑。

一、DAF工艺核心参数的传统检测困境

在DAF工艺的运行管控中，气泡体积浓度与气泡层厚度是直接反映气浮效果的关键指标，但传统检测方法存在明显的场景局限性，难以适配工业级设备的现场检验需求。

1.气泡体积浓度的检测局限

气泡体积浓度指单位体积水中所含气泡的体积占比，是表征气泡数量水平的核心指标。传统的水置换法通过测量气泡置换的水量来直接计算BVC，原理直观且精度较高，但该方法需要配套大型测量设备，在工业DAF装置的大容量、大流量工况下几乎无法直接开展现场检测。行业普遍采用实验室或中试规模的同喷嘴测试结果推测工业设备状态，与实际运行工况存在不可忽视的偏差。

2.气泡层厚度的检测局限

气泡层厚度定义为水面到气泡层界面的高度，界面上方为气泡云区域，下方几乎无气泡分布。在实验室与中试阶段，可通过透明反应器肉眼观测气泡层界面，但全尺寸工业DAF设备受结构、材质与运行工况限制，无法通过肉眼直接识别气泡层界面位置，长期缺乏可靠的现场测量手段。

二、在线颗粒计数法的检测原理

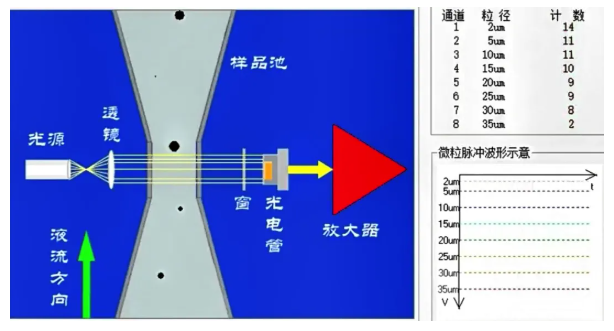

在线颗粒计数器是广泛应用于液体颗粒与气泡粒径分布测定的仪器，多基于光阻法原理：当液体中的气泡或颗粒通过检测光路时，会遮挡光线产生对应强度的电信号，信号强度与颗粒/气泡的粒径正相关，由此可统计得到不同粒径区间的气泡数量与完整的粒径分布。

需要指出的是，在线颗粒计数器无法严格区分气泡与固体颗粒的计数。该方法属于间接测量法，结果并不完全准确，但它可以通过实时监测来显示DAF设备中气泡大小分布随时间变化的趋势。

三、在线颗粒计数器在DAF设备的两大核心检测应用

基于在线颗粒计数器，可分别实现DAF设备接触区的气泡体积浓度检测，以及分离区的气泡层厚度检测，两类检测形成完整的DAF气泡性能检验体系。

1.气泡体积浓度（BVC）检测技术

（1）测试设备要求

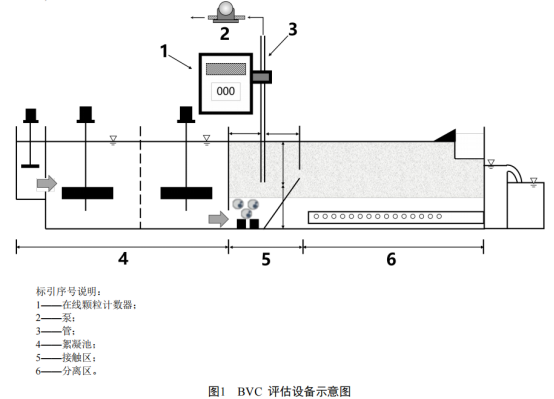

旨在评估DAF设备中的BVC。因此，测试设备应便于移动。用于BVC评估的设备示例见图1。

设备清单如下：

a)在线颗粒计数器：

-检测范围：约1μm至100μm；

-支持在线模式；

-便携式。

b)流量约为100 L/min至200 L/min的计量泵。

c)足够长的采样管。

（2）操作步骤

系统稳定预处理：关闭DAF罐进水阀，避免未处理水中的杂质颗粒干扰检测，开启气泡发生器运行至罐内残留颗粒被充分去除，系统达到稳定状态。

采样点位布设：检测设备安装于接触区附近，采样点位于接触区进出口的中间位置，采样深度为接触带深度的1/2，采样管距离池壁1米以上以规避边壁效应；计量泵流量控制在100~200L/min，最大程度降低采样对气泡层的扰动。

数据采集与分析：开启在线颗粒计数器连续测量5±1分钟，获取稳定的气泡粒径分布数据，绘制以气泡粒径为横轴、气泡数量为纵轴的粒径分布图。通过该方法可直观反映运行参数对气泡特性的影响规律：饱和压力越高，气泡平均粒径越小；当压力达到约3.5bar的临界值后，气泡平均粒径趋于稳定。

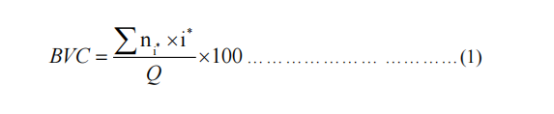

BVC计算：基于各粒径区间的气泡数量与对应体积中值，通过公式计算气泡体积浓度。

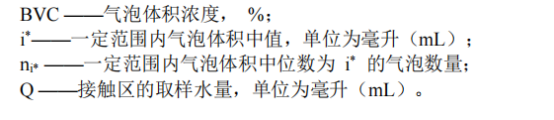

式中：

2.气泡层厚度检测技术

（1）测试设备要求

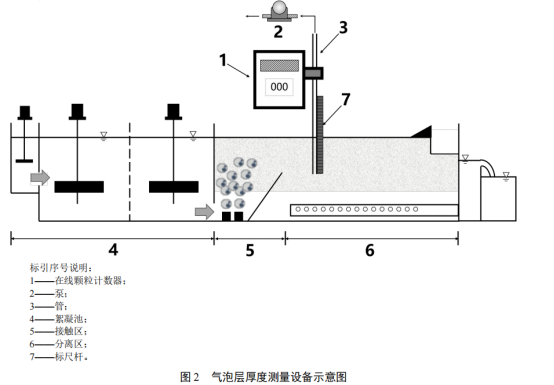

测量设备中的气泡床层厚度。因此，测试设备应便于移动。图2显示了气泡层厚度测量设备的典型示例。设备清单如下。

a)在线颗粒计数器：

-检测范围：约10μm至100μm；

-支持在线模式；

-便携式。

b)能以100 L/min的流量稳定运行的计量泵。

c)从DAF池底部到在线颗粒计数器之间有足够长的管道。

d)足够长的标尺杆，用于标记软管的位置。

（2）操作步骤

水平测点布设：在DAF分离区选取5个水平测点，分别为分隔带流入点、流出点，以及两者间等间距的3个点位，完整覆盖分离区的水平剖面。

垂直深度采样：检测过程中保持气泡发生器压力、循环比等运行参数恒定，将采样管固定于标尺杆的不同深度，在距离池壁1米处采集水样；各深度采样间隔一致，计量泵流量稳定在100L/min。

气泡层界面判定：基于不同深度的气泡与颗粒总数量数据，数量浓度发生突变的深度区间即为气泡界面区，取该区间的中间值作为该测点的气泡层深度。例如在全规模DAF设备的实测案例中，95cm~135cm深度区间颗粒与气泡数量快速下降，最终判定该点气泡层厚度为105cm±0.5cm。

设备整体厚度确定：完成5个测点的气泡层厚度检测后，取所有测点中的最小值作为该DAF装置的气泡层厚度。

该方法的准确性已通过中试验证：在透明有机玻璃中试装置中，颗粒计数法测得的气泡层厚度与肉眼观测结果高度吻合，证明了方法的可靠性。

四、检测方法的优势与局限性

1.优势

颗粒计数法可用于测定各种液体流中气泡和颗粒的计数及其大小分布。在实际的水、废水处理设备中，有一些测量气泡大小、浓度和气泡层厚度的应用实例。颗粒计数法是测量小型和大型DAF工艺中BVC和气泡层厚度的精确工具。在实验室中，颗粒计数法是一种在试验室和大型DAF设备中都能很好应用的方法，能显示出非常准确和有意义的数据。测量装置简单，易于操作，测量时间比其他方法短。

2.局限性

颗粒计数法只适用于BVC或气泡层厚度的趋势分析和比较，因为采样率和粒径范围不同，结果也不同。对于超细气泡（小于1μm），这种方法不适合。在某些情况下，气泡会发生团聚，影响测量结果。吸入管的长度应适当，以减少气泡团聚发生的可能性。

五、Bebur巴倍尔在线液体颗粒计数器

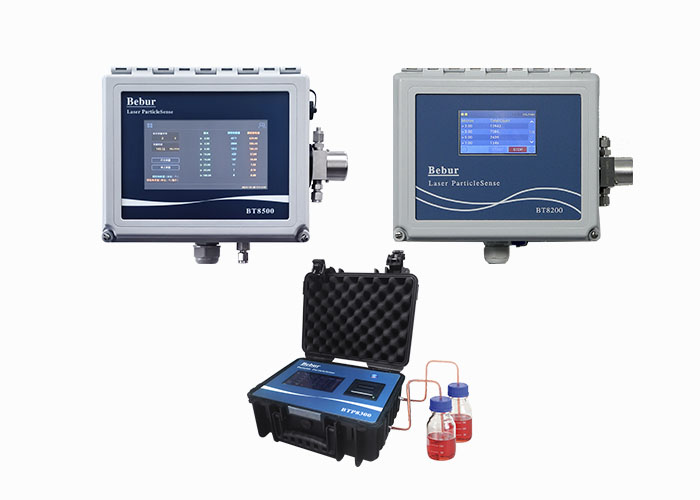

Bebur巴倍尔在线液体颗粒计数器，仪器采用光阻法原理，可以在线实时监测水中颗粒物的大小、数量及变化，仪器性能可靠，安装使用方便（流量计安装，约5KG），有多个粒径检测通道，检测范围覆盖1μm-200μm、2μm-400μm、2μm-750μm，可以满足用户多样化的使用需求。

六、行业应用价值与展望

液体颗粒计数器为DAF设备的现场工艺性能检验提供了一种简便、高效的技术手段。通过测量气泡粒径分布和不同深度的气泡数量变化，可间接获得气泡体积浓度和气泡层厚度这两个关键工艺参数。该方法已在实验室、中试和全尺寸DAF设备中得到验证和应用，结果准确可靠。

在工艺运维层面，运维人员可通过该方法快速检测不同运行压力、循环比、负荷率下的气泡特性，精准调控DAF运行参数，优化气浮处理效果，降低运行能耗。在行业规范层面，统一的检验方法为DAF设备的性能验收、质量评估提供了标准化依据，推动微细气泡技术在饮用水处理、污水处理、工业废水处理等环境领域的规范化应用。

随着微细气泡技术的持续发展，在线颗粒检测技术将进一步与自动化、物联网技术结合，实现DAF工艺气泡特性的实时在线监控，为水处理工艺的智能化管控提供核心数据支撑。

参考标准：

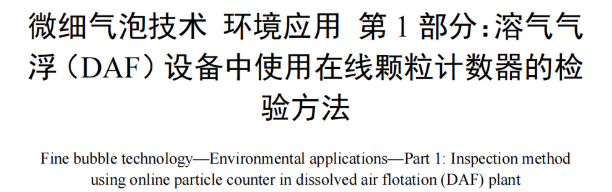

《微细气泡技术 环境应用 第1部分：溶气气浮(DAF)设备中使用在线颗粒计数器的检验方法》
