液体颗粒计数器在液冷系统管路清洁度管控中的应用

来源：本站日期：2026-08-18

液体颗粒计数器在液冷系统管路清洁度管控中的应用—基于T/DZJN 524-2026《液冷数据中心设计要求》

摘要

随着AI算力集群高密度部署与高功率芯片的普及，液冷技术凭借远超风冷的散热效率，已成为新一代数据中心的主流热管理方案。在液冷系统的设计与运维全流程中，管路内部清洁度是决定系统长期稳定运行的核心指标之一。

2026年5月16日正式实施的T/DZJN 524-2026《液冷数据中心设计要求》明确规定：系统管路应采用预制式设计，安装前管路内杂质颗粒度应小于等于50微米，这一硬性要求标志着液冷管路清洁度管控从经验化走向了标准化、量化时代。

液体颗粒计数器作为微米级颗粒检测的核心设备，正在成为液冷行业落实清洁度标准、保障系统可靠性的关键工具。

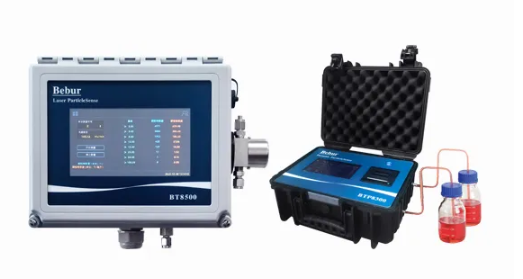

Bebur巴倍尔液体颗粒计数器在液冷系统管路清洁度管控中的应用

一、标准规定：T/DZJN 524-2026划定液冷系统管路清洁度硬指标

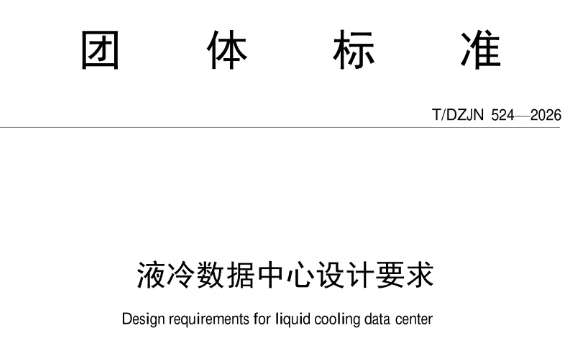

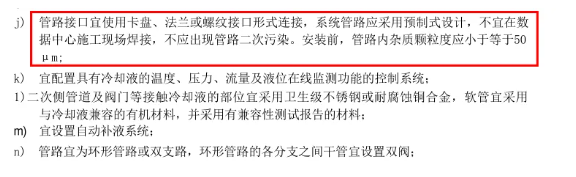

T/DZJN 524-2026是国内液冷数据中心领域重要的团体标准，由中国电子节能技术协会发布，适用于单相冷板式和单相浸没式液冷数据中心的新建、改建和扩建的设计，2026年5月16日正式实施。其中在管路系统设计章节，标准特别强调管路的清洁度管控要求：系统管路应采用预制式设计，安装前管路内杂质颗粒度应≤50μm。

当前主流液冷冷板的微通道普遍在50–100μm区间，若管路中残留大于50μm的金属碎屑、焊渣、氧化皮或密封材料碎屑，在冷却液循环过程中极易堵塞冷板微通道，造成局部流量不足、芯片过热降频，严重时会引发算力节点宕机。同时，硬质颗粒随流体高速循环还会加剧水泵叶轮、阀门密封面的磨损，缩短设备使用寿命，增加运维成本。

标准将50μm设为管路安装前的检测阈值，既是对预制管路加工清洗质量的底线要求，也为现场施工验收提供了可量化的判定依据。

液体颗粒计数器在液冷系统管路清洁度管控中的应用—基于T/DZJN 524-2026《液冷数据中心设计要求》

二、液体颗粒计数器的检测原理与技术优势

液体颗粒计数器的核心检测原理为光阻法，当待测冷却液以恒定流速流过检测池时，激光束垂直照射流体通道，水中的颗粒会遮挡部分入射光，导致光电接收器接收到的光强产生瞬时衰减，脉冲信号的幅度与颗粒直径成正比，脉冲数量与颗粒个数一一对应。通过多通道粒径设置，可同时输出≥2μm、≥5μm、≥15μm、≥25μm、≥50μm、≥100μm等多个关键粒径的颗粒浓度数据。

针对液冷行业应用，其核心技术优势体现在：

检测精度高：粒径检测下限可达1μm，完全覆盖T/DZJN 524-2026规定的50μm，还能识别更细微的颗粒；

检测速度快：单样品检测通常在1分钟内完成，适配产线批量检测与现场快速验收；

数据可追溯：自动记录各粒径通道颗粒数，支持ISO 4406、NAS 1638等国际污染度等级评定；

多场景适配：既有便携式机型用于施工现场抽检，也有在线式机型可接入管路循环系统实现连续监测。

三、液体颗粒计数器在液冷系统管路清洁度管控中的应用

1.预制管路出厂清洗验收

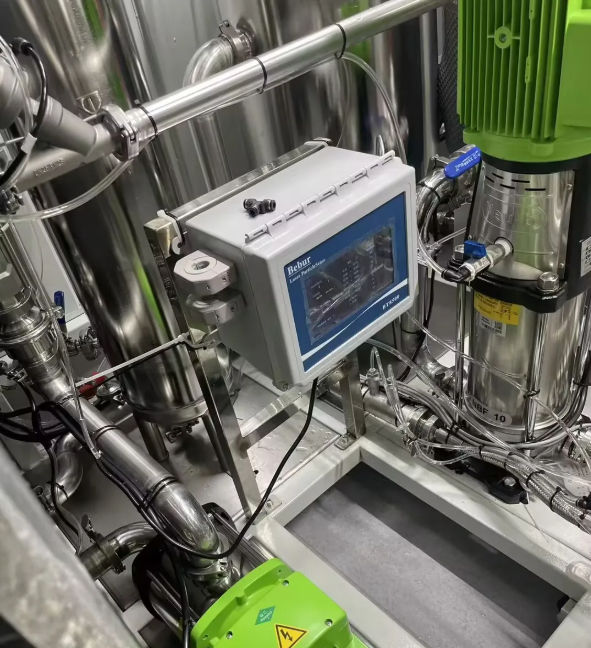

Bebur巴倍尔液体颗粒计数器在液冷系统管路清洁度管控中的应用

按照T/DZJN 524-2026的预制式设计要求，管路应在工厂内完成切割、焊接、清洗与密封包装。在管路清洗工序接入在线液体颗粒计数器，可实现清洗终点的自动判定：当循环清洗液中≥50μm颗粒数持续低于设定值时，系统自动判定清洗合格，避免过度清洗造成的水电气浪费，也杜绝不合格品流入现场。该阶段可使用Bebur巴倍尔BT8500液体颗粒计数器进行检测。

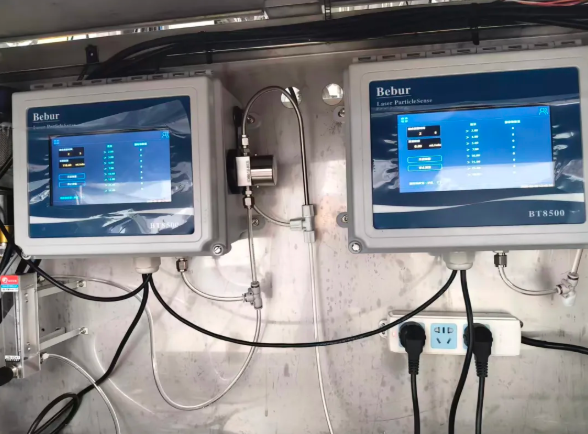

Bebur巴倍尔BT8500液体颗粒计数器在管路清洗工艺段已得到了广泛的应用，主要搭配流道清洗设备。

Bebur巴倍尔BT8500液体颗粒计数器在管路清洗工艺段已得到了广泛的应用，主要搭配流道清洗设备。

2.现场安装前入场检验

管路运抵项目现场后，正式安装前需进行开箱抽检。使用便携式液体颗粒计数器，以洁净去离子水对管段进行循环冲扫取样检测，验证运输与存放过程中是否发生二次污染，确保每一段接入系统的管路都满足≤50μm的清洁度要求，从源头把好准入关。该阶段可使用Bebur巴倍尔BTP8300便携式液体颗粒计数器进行检测。

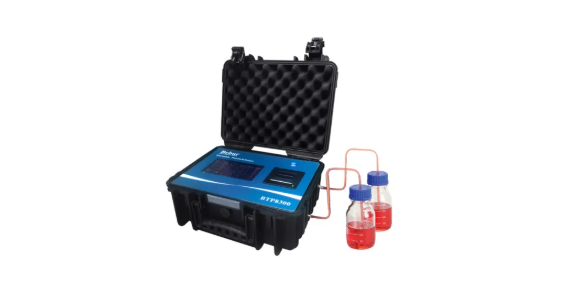

Bebur巴倍尔BTP8300便携式液体颗粒计数器
