Bebur巴倍尔液冷系统分集水器洁净度检测解决方案

来源：Bebur巴倍尔日期：2026-09-23

一、方案背景

随着数据中心算力密度的快速提升，液冷技术凭借高效散热、低能耗、高可靠性等优势，已成为高密度数据中心冷却系统的主流解决方案。分集水器（Manifold 歧管）作为数据中心液冷系统的核心配流部件，承担着冷却液的集中分配、汇集、流量调节与安全防护功能，其洁净度直接决定液冷系统的散热效率、水力平衡度和运行稳定性。

分集水器内部流道结构复杂、盲孔多、污染隐蔽。固体大颗粒会造成冷板微通道堵塞、喷淋孔堵塞、泵阀磨损；离子残留会诱发管路电化学腐蚀，是液冷系统早期故障的重要诱因。

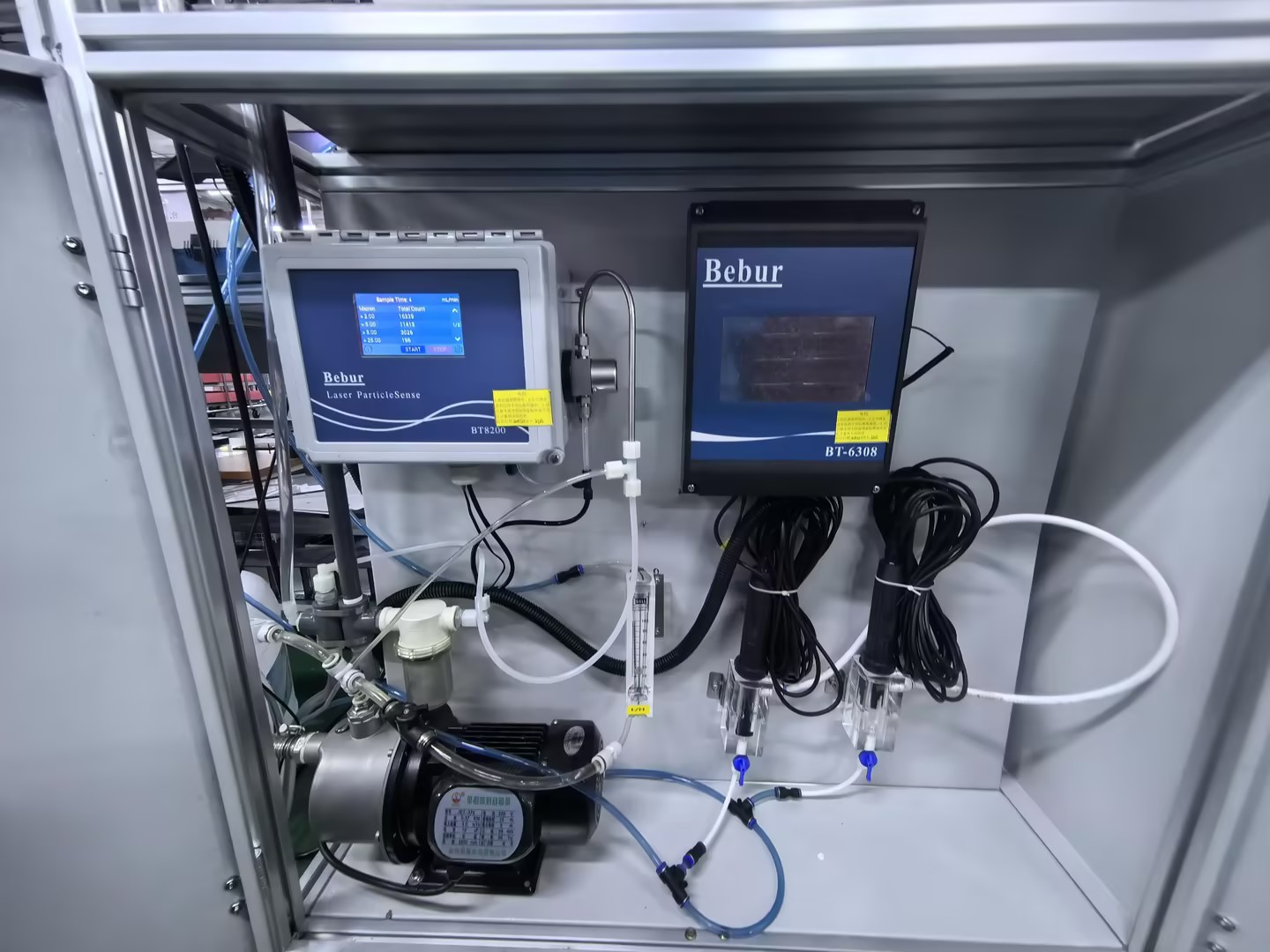

Bebur巴倍尔液冷系统分集水器洁净度检测解决方案，依据相关行业/团体标准及白皮书，针对冷板式及浸没式液冷系统用分集水器，提供从pH/电导率到颗粒度检测的完整流程。

二、分集水器洁净度执行标准

序号	标准名称	具体规定

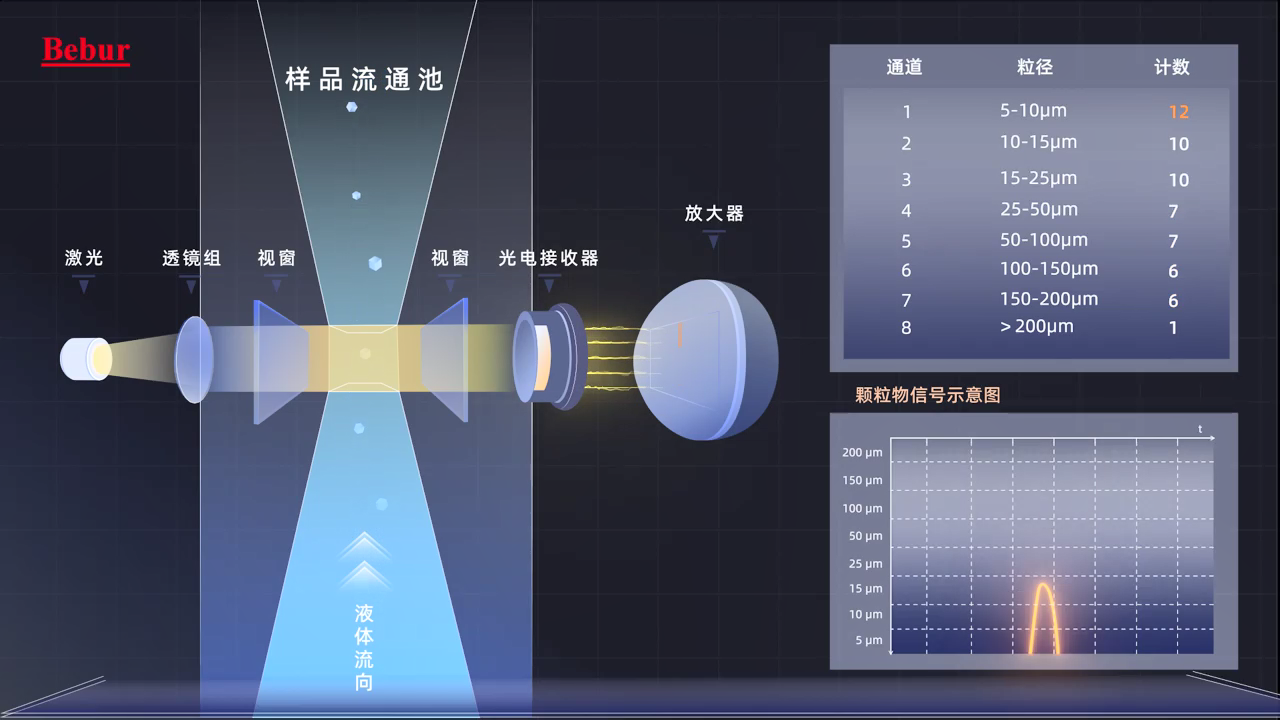

1	T/CAEE 103-2026《数据中心液冷系统分集水器性能与测试规范》	5.6洁净度要求分集水器的内腔洁净度应符合以下要求： a）产品出厂前应进行洁净清洗，内部无铁屑、焊渣、油污、灰尘等杂质，清洗介质应与适用冷却液兼容，不得残留污染性物质； b）清洗后内腔固体颗粒含量：冷板式液冷系统用分集水器，颗粒直径大于100μm的颗粒数不应大于10个/L，大于50μm的颗粒数不应大于100个/L；浸没式液冷系统用分集水器，颗粒直径大于50μm的颗粒数不应大于50个/L。 6.4洁净度检验 6.4.1颗粒度检测：采用洁净的去离子水对分集水器内腔进行循环冲洗，冲洗液体积不应小于受试产品内腔容积的5倍，冲洗时主管内介质流速不低于1.5m/s，冲洗时间不少于10min；收集全部冲洗液，采用颗粒计数器检测颗粒数量和粒径分布，结果应符合5.6的规定。
2	YD/T 7105-2026《冷板式液冷数据中心测试方法》	4.3分集水器 4.3.11出厂洁净度测试采用去离子水对分集水器进行循环冲洗10min以上，按照YD/T 6358的5.2节中对出厂清洗的技术要求进行合格判定。如未满足合格条件，应继续执行以上清洗作，直至满足要求。
3	YD/T 6358-2025《冷板式液冷数据中心技术要求》	5.2分集水器分集水器出厂前应采用去离子水进行清洗，清洗使用的去离子水pH值应在6~8之间，电导率不应大于10us/cm；清洗前后去离子水pH值波动应小于0.2，电导率波动不应大于2us/cm；清洗后去离子水水质pH值应在6~8之间，电导率不应大于10us/cm，且清洗后水中应无可见杂质。
4	《数据中心冷板式液冷测试验证技术白皮书（2023年）》	（五）分集水单元 2、管道清洗工艺检测测试目的：验证CDU内不锈钢管路系统、二次管路系统、manifold管路的清洗工艺是否满足要求。测试方法及测评标准：manifold管路内采用内窥镜检查，单根manifold内可见颗粒杂质不超过5个，则判定合格；manifold采用去离子水为测试介质、循环冲刷各分集水器组件10min，冲刷分集水器后的去离子水洁净度满足GJB420B-2005不低于9级标准。
