BT8500液体颗粒计数器在液冷分歧管流道清洗机中的应用案例

核心结论：分歧管（MANIFOLD）是液冷系统中分配冷却液至各服务器冷板的核心集成管路部件，其内部流道交叉多、盲孔多，污染物隐蔽性强，是液冷系统清洁度管控的难点。BEBUR巴倍尔BT8500液体颗粒计数器采用光阻法原理，可直接集成于分歧管流道清洗机的循环管路中，实时监测清洗液中颗粒物的粒径分布与数量变化，实现从“清洗经验化”到“清洗数据化”的闭环管控。

一：分歧管清洗工艺与清洁度要求

1.1分歧管清洗工艺

分歧管的清洗通常采用流道冲洗法：使用清洗机以恒定压力或流量（支持脉冲、正反冲洗模式）将清洗液泵入分歧管内流道，冲刷剥离壁面附着的颗粒污染物，携带颗粒的冲洗液从出口排出。与浸泡或超声波清洗相比，流道冲洗能够直接作用于复杂内腔表面，对盲孔和交叉流道处的污染物剥离效果更为彻底。

1.2分歧管清洁度要求

《数据中心冷板式液冷测试验证技术白皮书（2023年）》：Manifold采用去离子水为测试介质、循环冲刷各分集水器组件10min，冲刷分集水器后的去离子水洁净度满足GJB420B-2005不低于9级标准。

对于不低于9级标准判定，根据GJB 420B-2005固体污染度等级的确定原则，按(B-E)尺寸范围100mL工作液中颗粒数最高等级确定固体污染度等级，GJB 420B-2005的B-E尺寸范围分别对应>5μm、>15μm、>25μm、>50μm的颗粒数量统计。

YD/T 6358-2025《冷板式液冷数据中心技术要求》：分集水器出厂前应采用去离子水进行清洗，清洗使用的去离子水pH值应在6~8之间，电导率不应大于10us/cm；清洗前后去离子水pH值波动应小于0.2，电导率波动不应大于2us/cm；清洗后去离子水水质pH值应在6~8之间，电导率不应大于10us/cm，且清洗后水中应无可见杂质。

T/CAEE 103-2026《数据中心液冷系统 分集水器性能与测试规范》：采用洁净的去离子水对分集水器内腔进行循环冲洗，冲洗液体积不应小于受试产品内腔容积的5倍，冲洗时主管内介质流速不低于1.5m/s，冲洗时间不少于10min；收集全部冲洗液，采用颗粒计数器检测颗粒数量和粒径分布。清洗后内腔固体颗粒含量：冷板式液冷系统用分集水器，颗粒直径大于100μm的颗粒数不应大于10个/L，大于50μm的颗粒数不应大于100个/L；浸没式液冷系统用分集水器，颗粒直径大于50μm的颗粒数不应大于50个/L。

二：BT8500液体颗粒计数器技术特点

2.1工作原理

BT8500液体颗粒计数器采用光阻法（也称遮光法）原理进行颗粒检测。激光器发出的光束经透镜组准直后穿过流通池，待测液体以恒定流速通过。当液体中无颗粒时，光电探测器接收到的光信号稳定不变；当颗粒通过传感区域时，遮挡部分光线，产生一个负向电压脉冲信号。脉冲幅度与颗粒的有效遮挡面积（即粒径）成正比，脉冲个数对应颗粒数量。

2.2核心参数

产品型号：BT8500

测量原理：光阻法

传感器类型：激光传感器

量程范围：1-200μm/2-400μm/2-750μm

粒径报告范围：2-300μm（可定制扩展）

检测通道：标准8通道，可选16/24/32通道

数据输出：MODBUS RTU-RS485（标配），4-20mA（选配）

工作环境温度：5-50°C（标准型）；5-70°C（高温型）

BT8500液体颗粒计数器采用外置式传感器设计，便于清洗和维护；内置校准功能支持现场高精度校准，无需返厂，节省时间和费用。仪器支持累计模式和分组模式两种计数方式，可满足不同清洁度评价体系的数据需求。可选配BS-PHS276液冷pH传感器和BS-EC350液冷电导率传感器，实现pH、电导率、颗粒的同时监测。

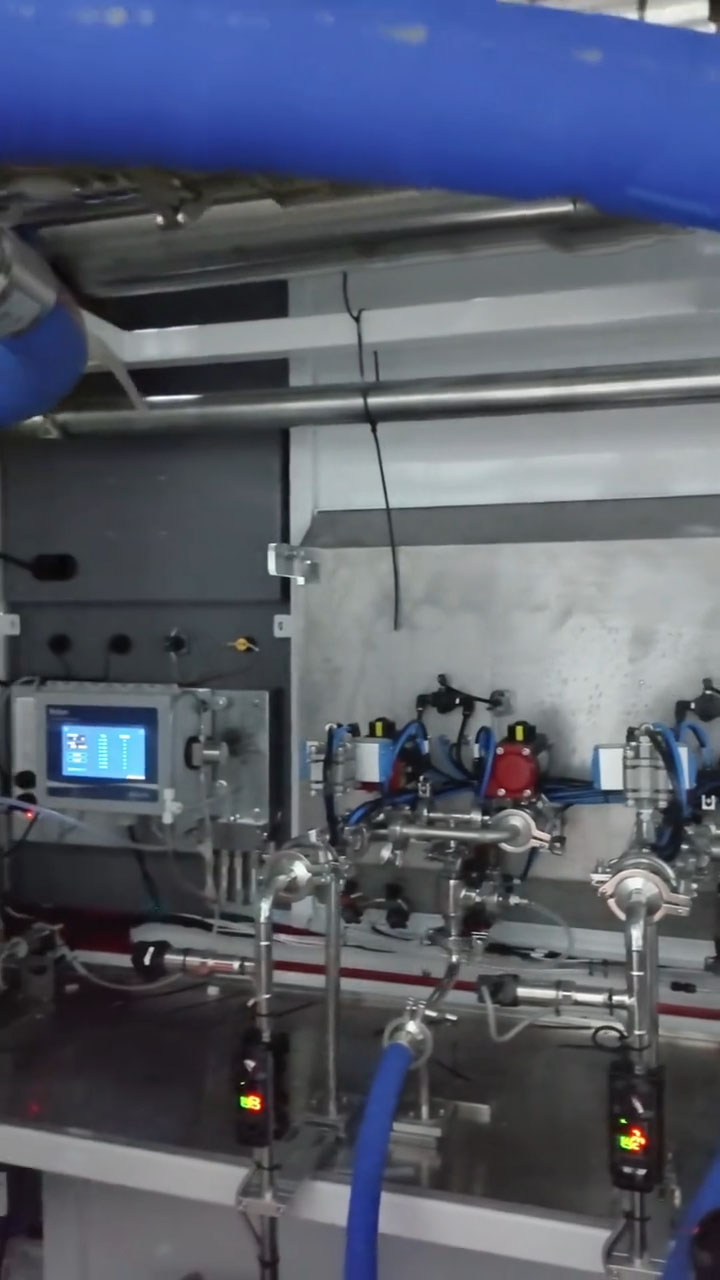

三：BT8500液体颗粒计数器在液冷分歧管流道清洗机中的集成应用方案

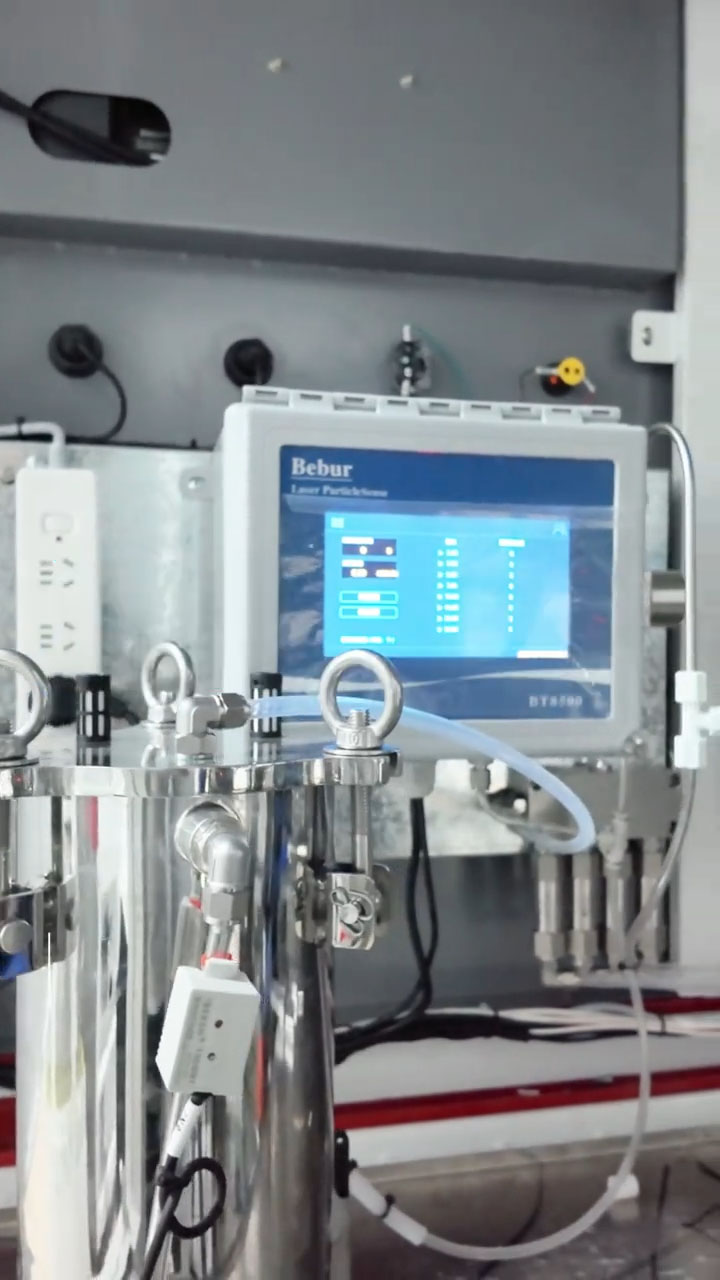

3.1系统集成架构

BT8500在分歧管清洗机中的集成，核心思路是将清洗过程参数化、检测过程自动化、标准执行数字化。具体方案为：将BT8500液体颗粒计数器安装于分歧管流道清洗机循环管路的旁路支路上，不切断主管道，不影响原有清洗工艺流程。

工作流程如下：

步骤一：流道冲洗。清洗机以恒定压力/流量对分歧管内流道进行冲洗，支持脉冲和正反冲洗模式，剥离壁面附着颗粒。

步骤二：旁路取样检测。携带颗粒的冲洗液经旁路支路流经BT8500的传感器流通池，实时统计不同粒径区间的颗粒数量。

步骤三：数据输出与判定。检测数据通过MODBUS RTU-RS485输出至清洗机控制系统，实时换算为清洁度等级，与预设标准值进行比对判定。

步骤四：闭环控制。当颗粒浓度超标时，系统可立即触发报警，并自动联动高精度过滤器进行循环净化，形成“检测-判断-净化”的闭环，确保清洗持续有效。

3.2去气泡处理

在流道冲洗工况下，清洗液在管路中高速流动容易产生气泡。光阻法传感器会将气泡误判为颗粒，导致计数偏高。因此，BT8500在分歧管清洗机应用中配备了去气泡装置，确保检测数据的准确性。Bebur巴倍尔在液冷清洗设备应用中积累的去气泡方案，可有效消除气泡对颗粒计数的干扰。

四：BT8500液体颗粒计数器应用场景与客户案例

4.1量产全检场景

在分歧管的批量生产线上，BT8500液体颗粒计数器集成于流道清洗机中，可实现对每个分歧管清洗后的冲洗液进行在线颗粒计数，完成量产全检。这一模式尤其适合带复杂内部流道的集成管路部件，无需转运至实验室制样分析，检测节拍快、不破坏零件、结果可量化追溯。

4.2清洗液寿命管理

分歧管清洗机中清洗液通常循环使用，长时间运行后颗粒物和离子杂质会逐渐累积。BT8500液体粒子计数器的实时监测数据可帮助运维人员判断清洗液的实际污染状态，在颗粒浓度达到影响清洗效果的临界值时及时更换清洗液，避免因清洗液品质劣化导致的清洗不良或零部件二次污染。

4.3行业头部厂商应用

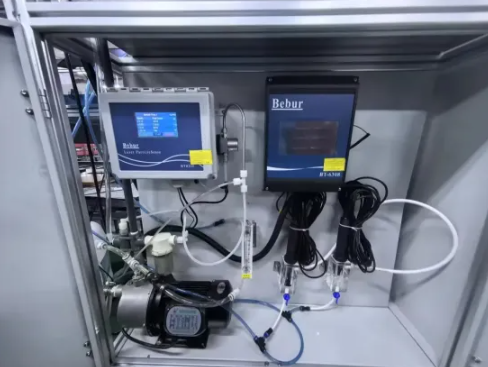

Bebur巴倍尔液体颗粒计数器已在液冷行业多家头部厂商得到广泛应用，包括奇宏（AVC）、宝德（Boyd）、高力（Kaori）等。在Boyd宝德工厂的液冷零部件清洗工序中，Bebur巴倍尔在线清洁度监测设备被集成于清洗机循环管路旁路，实现对固体颗粒、pH值和电导率的连续实时监测，将质量控制前移至产线清洗阶段，有效降低了产品不良率。

五：常见问题解答（FAQ）

问：BT8500液体颗粒计数器能否区分金属颗粒和非金属颗粒？

答：BT8500液体颗粒计数器基于光阻法原理，仅能检测颗粒的大小和数量，无法区分金属颗粒、非金属颗粒或纤维，也无法识别颗粒形状。

问：分歧管流道清洗机中安装BT8500液体颗粒计数器是否需要改造现有设备？

答：BT8500在线颗粒计数器采用旁路安装方式，仅需在清洗机循环管路上增加一个取样支路，不切断主管道，不影响原有清洗工艺流程，无需对现有设备进行改造。

问：如何避免气泡对检测结果的干扰？

答：气泡会被光阻法传感器误判为颗粒，必须配备去气泡装置。建议在旁路取样管路中加装除泡器，或选择Bebur巴倍尔针对液冷清洗工况提供的去气泡配件方案。

六：总结

分歧管作为液冷系统的核心分配部件，其内部清洁度直接关系到系统的安全运行。Bebur巴倍尔BT8500液体颗粒计数器以光阻法为技术核心，通过旁路集成于分歧管流道清洗机循环管路，实现了清洗过程中颗粒浓度的实时监测、超标自动报警、清洗终点自动判定和清洗液寿命管理，帮助液冷零部件制造企业将清洗工艺从“经验驱动”升级为“数据驱动”，为数据中心液冷系统的长期可靠运行筑牢清洁度防线。
